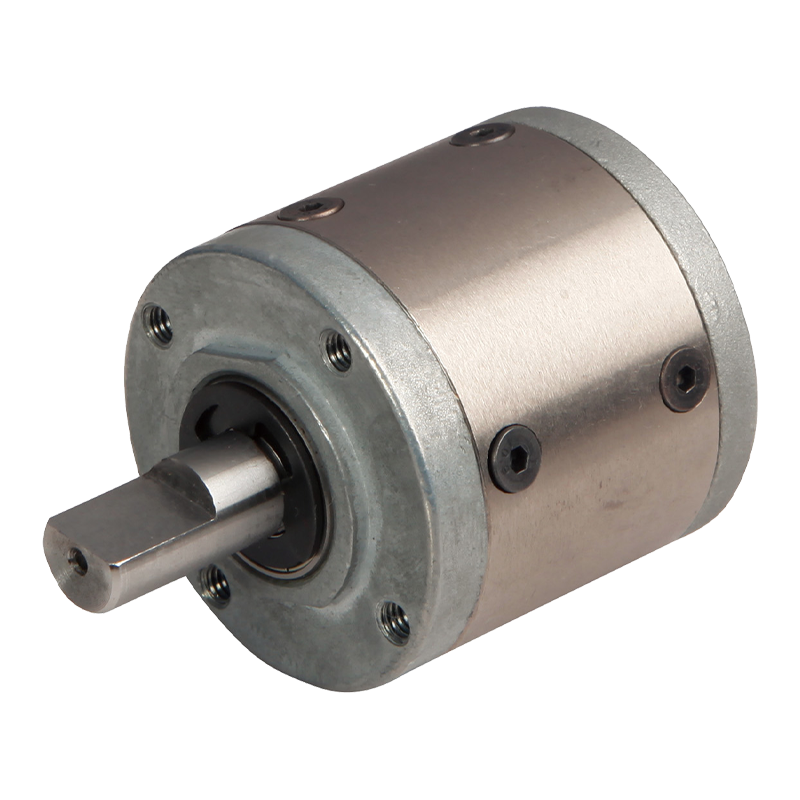

42JX150K 42mm 2-15N.m Caja de engranaje planetario

42JX150K 42mm 2-15N.m Caja de engranaje planetario

42JX150K es un reductor planetario de alto rendimiento con un diámetro exterior de 423 mm, que permite un rango de torque de 2n.m ~ 15n.m, y una temperatura de funcionamiento de -10 ℃ ~ 80 ℃.
La estructura del tren de engranajes planetarios de la caja de engranajes planetarios permite que múltiples engranajes se combinen entre sí en un espacio limitado para lograr la transmisión de potencia y la desaceleración y el aumento de torque. En comparación con las cajas de cambios de eje paralela tradicionales, con la misma relación de transmisión y capacidad de carga, el volumen de la caja de cambios planetaria se puede reducir en un 30% a 50%, y el peso también es más ligero, lo cual es fácil de instalar y organizar en equipos limitados espaciales. Múltiples ruedas planetarias comparten la carga, haciendo que la fuerza en cada equipo sea relativamente pequeña. Al mismo tiempo, el engranaje generalmente está hecho de acero de aleación de alta resistencia, después de enfriar, moler y otros procesos, la dureza de la superficie del diente es alta, una buena resistencia al desgaste, puede soportar un torque grande y cargas de impacto, adecuadas para ocasiones de transmisión de servicio pesado.

  • 42JX150K 42mm 2-15N.m Caja de engranaje planetario
Descargar Consulta de productos
ANTERIOR：52JXM200K 52mm 2-20N.m Caja de engranaje planetario
SIGUIENTE：42JX100K 42mm 1-10N.m Caja de engranaje planetario

+86 0579-86817938-836

[email protected]

Caja de cambios planetaria de 42 mm 42JX150K

Φ42 Reductor planetario

Rango de torque permitido: 2n.m ~ 15n.m

Caja de cambios planetaria

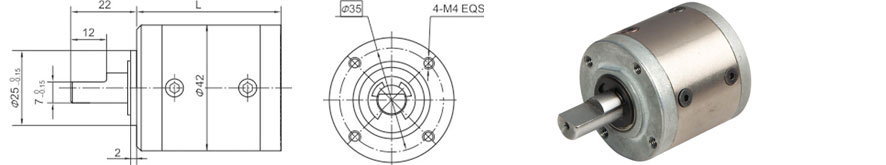

Dimensiones

Parámetro

Parámetro de relación de engranaje

Relación de engranaje

L dimensión

Etapa 1

3.5 ~ 6.0

32.5

Etapa2

14 ~ 30

39.2

Etapa 3

49 ~ 144

46

Etapa 4

172 ~ 504

52.5
Parámetro

Parámetro

Etapa 1

Etapa2

Etapa 3

Etapa 4

Eficiencia de transmisión

90%

81%

73%

66%

Torque de tolerancia nominal

2n.m

4n.m

8n.m

15n.m

Torque de tolerancia momentánea máxima

Tres veces el par nominal

Temperatura de funcionamiento

-10 ℃ ~ 80 ℃

Humedad ambiental operativa

20%~ 85%RH

Recomendar la velocidad de entrada

≤4000 rpm

Dirección de entrada y salida

Misma dirección

Datos técnicos

Material de alojamiento

Metal

Rodamiento en la salida

Rodamientos

Carga axial máxima del eje （12 mm de brida）

≤80n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.06 mm

Desviación axial del eje

≤ 0.3 mm

Juego en vacío

≤1.5 °

Fuerza de ajuste de prensa de eje, max

≤150n
