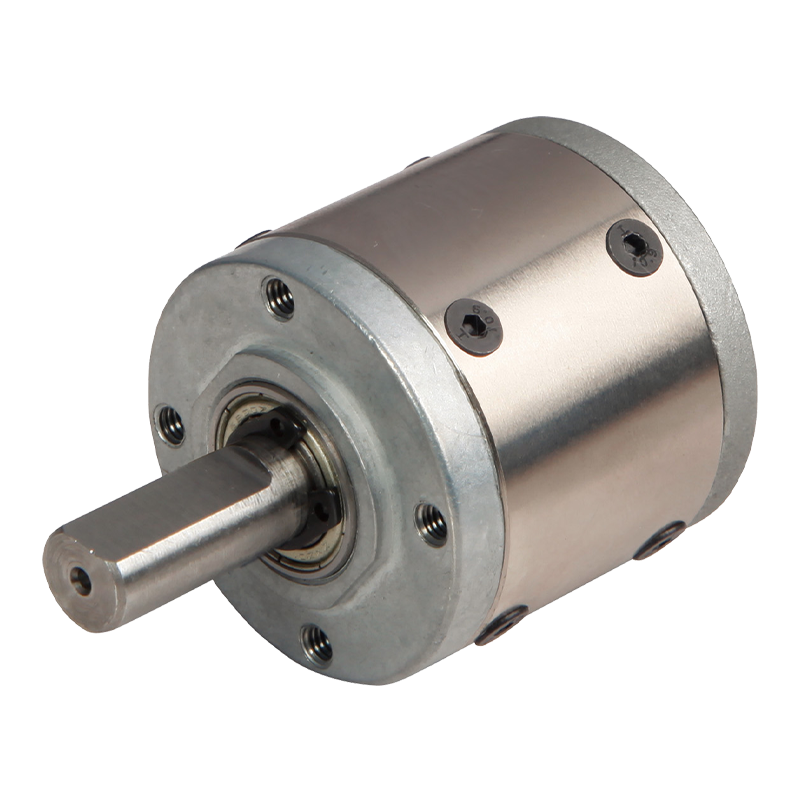

42JX100K 42mm 1-10N.m Caja de engranaje planetario

42JX100K 42mm 1-10N.m Caja de engranaje planetario

La caja de cambios planetaria 42JX100K es una caja de cambios planetaria de 42 mm de alto rendimiento diseñada para varias aplicaciones que requieren un control de torque preciso. El rango de carga máximo permitido de esta caja de cambios es de 1n.m a 10n.m, que atiende a diferentes requisitos de carga. Su material de engranaje interno consiste en metal de tipo E y polvo de metal de tipo F, asegurando una alta precisión y durabilidad. Los cojinetes del eje de salida usan rodamientos y rodamientos de bolas, con una carga radial máxima permitida de 80N y una carga axial máxima permitida de 30N. El juego radial y el juego axial se controlan dentro de 0.06 mm y 0.3 mm respectivamente, garantizando un funcionamiento y precisión suaves. Además, la eficiencia de transmisión de esta caja de cambios alcanza hasta un 90%, con un par de tolerancia nominal de 1N.M y un par de tolerancia instantánea de tres veces el par nominal. El rango de temperatura de funcionamiento es de -10 ℃ a 80 ℃, con un rango de uso de humedad relativa del 20% al 85% HR. La velocidad de entrada recomendada es ≤4000rpm, y la dirección de entrada y salida es la misma. Estos parámetros hacen que la caja de cambios planetaria 42JX100K sea ampliamente aplicable en automatización industrial, equipo de maquinaria y otros campos.

  • 42JX100K 42mm 1-10N.m Caja de engranaje planetario
Descargar Consulta de productos
ANTERIOR：42JX150K 42mm 2-15N.m Caja de engranaje planetario
SIGUIENTE：36JX30K 36mm 0.3-3N.m Caja de engranaje planetario

+86 0579-86817938-836

[email protected]

Caja de cambios planetaria de motor de motor de 42 mm de CC 42JX100K

Caja de cambios planetaria de 42 mm,

Rango de carga permitido: 1 N.M〜10n.M

Caja de cambios planetaria

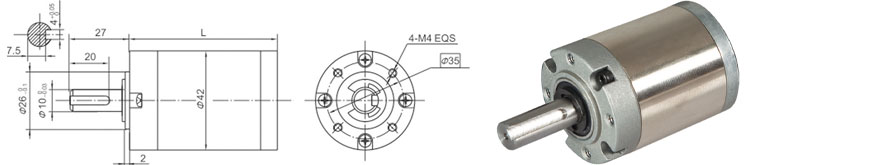

Dimensiones

Parámetro

Parámetro de relación de engranaje

Relación de engranaje

L dimensión

Etapa 1

3.7 ~ 5.2

31.5

Etapa2

14 ~ 27

42.1

Etapa 3

51 ~ 139

52.5

Etapa 4

189 ~ 720

62.9
Parámetro

Parámetro

Etapa 1

Etapa2

Etapa 3

Etapa 4

Eficiencia de transmisión

90%

81%

73%

66%

Torque de tolerancia nominal

1 N.M

4n.m

8n.m

10n.m

Torque de tolerancia momentánea máxima

Tres veces del par nominal

Temperatura de funcionamiento

-10 ℃ ~ 80 ℃

Humedad ambiental operativa

20% ~ 85% RH

Recomendar la velocidad de entrada

≤4000 rpm

Dirección de entrada y salida

Misma dirección

Datos técnicos

Material de alojamiento

Tipo E: Metal F Tipo: Polvo de metal

Rodamiento en la salida

Baratería

Carga axial máxima del eje （12 mm de brida）

≤80n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.06 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Fuerza de ajuste de prensa de eje, max

≤150n
