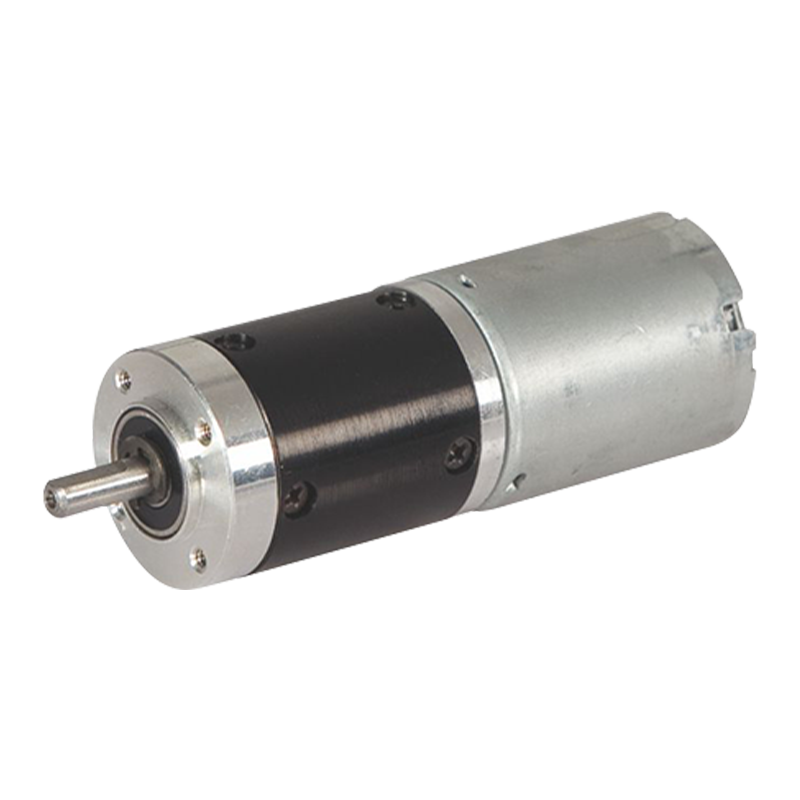

24JN10K/24ZY30 24mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

24JN10K/24ZY30 24mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

El motor de engranaje planetario DC Magnet DC Magnet 24JN10K/24Zy30 DC utiliza un anillo de engranaje interno de material de metal con un diámetro exterior de 24 mm. Admite voltajes duales de 12V y 24 V, y tiene una velocidad de carga sin carga de 3000-6000 rpm. Este producto presenta un bajo costo y alto rendimiento. La estructura se simplifica sin la necesidad de un conmutador electrónico (como los sensores de la sala), y el diseño del circuito es simple. El costo total es 30% - 50% más bajo que el de una solución sin escobillas. Por lo general, se aplica en electrodomésticos (mezclas, aspiradoras) y equipos de automatización de bajo costo. Es más fácil mantener con costos controlables. Los pinceles se pueden reemplazar después del desgaste, evitando el desguace de toda la máquina.

  • 24JN10K/24ZY30 24mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
Descargar Consulta de productos
ANTERIOR：24JN10K/24ZY30 24mm 8000-12000rpm Motor de engranaje planetario de corriente continua con imán permanente y escobillas
SIGUIENTE：22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

+86 0579-86817938-836

[email protected]

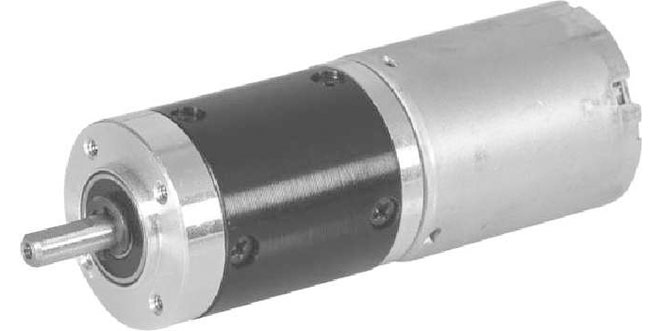

24JN10K/24Zy30 (1)

Caja de cambios planetaria de 24 mm OD,

Rango de carga permitido: 0.1n.m ~ 1.0n.m

PM DC Motor de engranaje planetario (material de engranaje de anillo: metal)

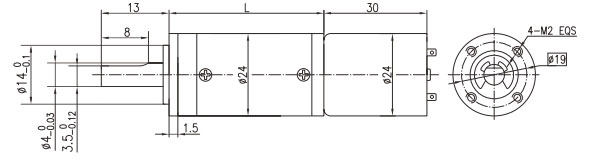

Dimensiones

El diámetro del eje de salida de la caja de cambios se puede hacer φ6, la longitud del eje se puede hacer 20

Datos técnicos de motor

Tipo Voltaje nominal VDC Velocidad sin carga r/min Corriente sin carga mA Velocidad nominal r/min Par nominal mN·m Potencia de salida W Corriente nominal mA Par de bloqueo mN·m Corriente de bloqueo A

24Zy30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24Zy30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24Zy30-1260

12

6000

70

4800

3

1.5

240

15

1

Datos técnicos del motor de engranajes

Configuración 24Zy30-1230 DC Motor (24Zy30-1230 DC Motor)

Relación de reducción

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Número de trenes de engranajes

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Longitud (l) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Velocidad sin carga r/min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Velocidad nominal r/min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Par nominal N·m

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Carga máxima permitida a corto plazo n.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3
Configuración 24Zy30-1245 DC Motor (24Zy30-1245 DC Motor)

Relación de reducción

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Longitud (l) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Velocidad sin carga r/min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Velocidad nominal r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Par nominal N·m

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Carga máxima permitida a corto plazo n.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
Configuración 24Zy30-1260 DC Motor (24Zy30-1260 DC Motor)

Relación de reducción

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Longitud (l) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Velocidad sin carga r/min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Velocidad nominal r/min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Par nominal N·m

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Carga máxima permitida a corto plazo n.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
