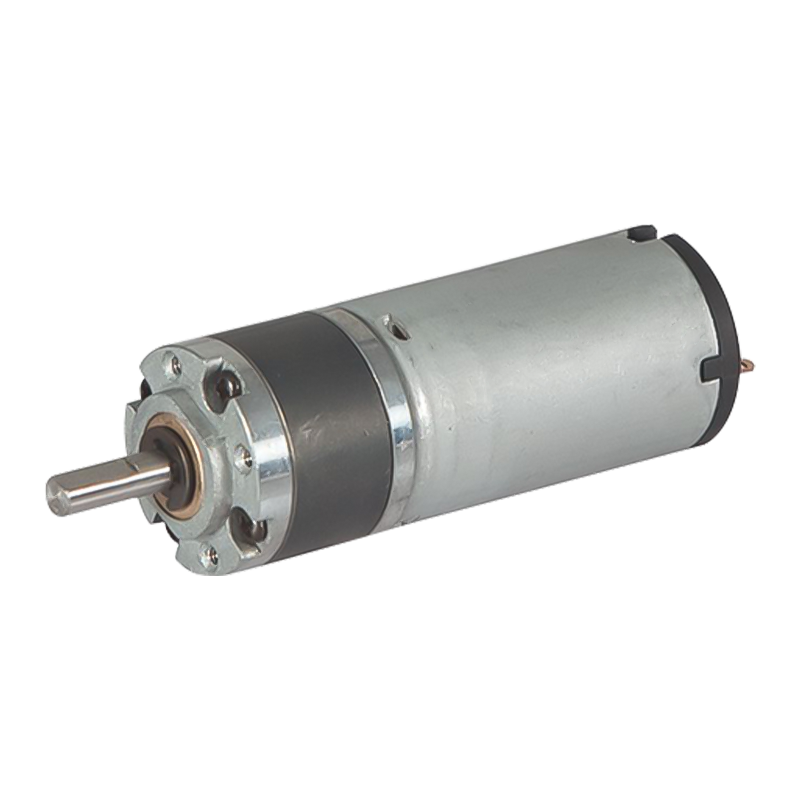

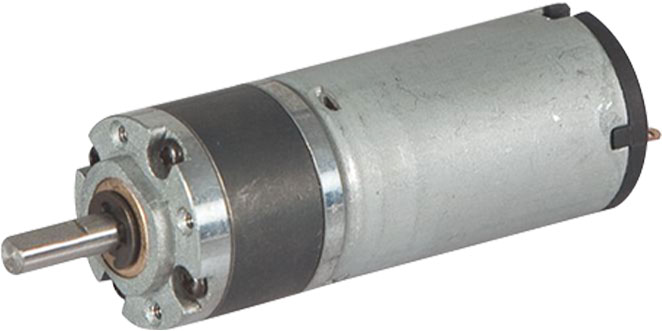

22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

El anillo de engranaje interno del motor de engranaje planetario DC Magnet DC 22JXF3K/22Zy38 está hecho de metal, con un diámetro exterior de 22 mm. Admite voltajes duales de 12V y 24 V, y tiene una velocidad de carga sin carga de 3000-6000 rpm, lo que lo hace adecuado para varias aplicaciones. Este producto presenta un alto par de arranque y una capacidad de sobrecarga instantánea. Los cepillos se comunican directamente con el conmutador, proporcionando 2-3 veces el par nominal en el inicio, lo que lo hace ideal para escenarios que requieren arranque y paradas frecuentes o aumentos repentinos de carga (como herramientas eléctricas y unidades de puerta de obturación). Además, el par de salida se amplifica aún más a través de la relación de reducción, satisfaciendo las demandas de cargas pesadas (como el control de la válvula industrial).

  • 22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
Descargar Consulta de productos
ANTERIOR：24JN10K/24ZY30 24mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
SIGUIENTE：22JN10K/22ZY38 22mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

+86 0579-86817938-836

[email protected]

22JXF3K/22Zy38

Caja de cambios planetaria de 22 mm OD,

Rango de carga permitido: 0.03n.m ~ 0.3n.m

PM DC Motor de engranaje planetario (material de engranaje de anillo: metal en polvo)

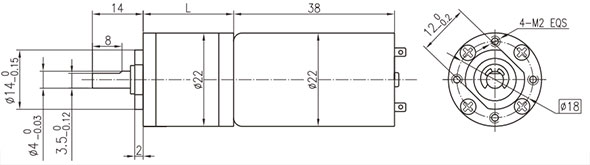

Dimensiones

Datos técnicos de motor

Tipo Voltaje nominal VDC Velocidad sin carga r/min Corriente sin carga mA Velocidad nominal r/min Par nominal mN·m Potencia de salida W Corriente nominal mA Par de bloqueo mN·m Corriente de bloqueo A

22zy38b-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22zy38b-1260

12

6000

100

5000

3

1.56

250

17

0.87

Datos técnicos del motor de engranajes

Configuración 22Zy38B-1230 DC Motor (22Zy38B-1230 DC Motor)

Relación de reducción

4

4.75

16

19

22

64

76

90

107

256

304

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

Longitud (l) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidad sin carga r/min

750

632

188

158

136

47

39

33

28

12

10

Velocidad nominal r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Par nominal N·m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Max. Carga permitida en poco tiempo, N.M

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9
Configuración 22Zy38B-1260 DC Motor (22Zy38B-1260 DC Motor)

Relación de reducción

4

4.75

16

19

22

64

76

90

107

256

304

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

Longitud (l) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidad sin carga r/min

1500

1263

375

316

273

94

79

67

56

23

20

Velocidad nominal r/min

1250

1035

313

263

227

78

66

56

47

20

16

Par nominal N·m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Carga máxima permitida a corto plazo n.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

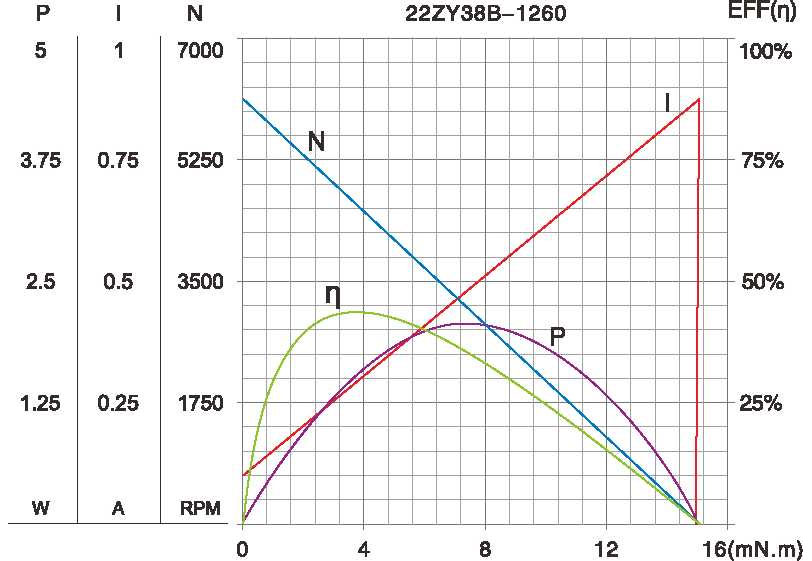

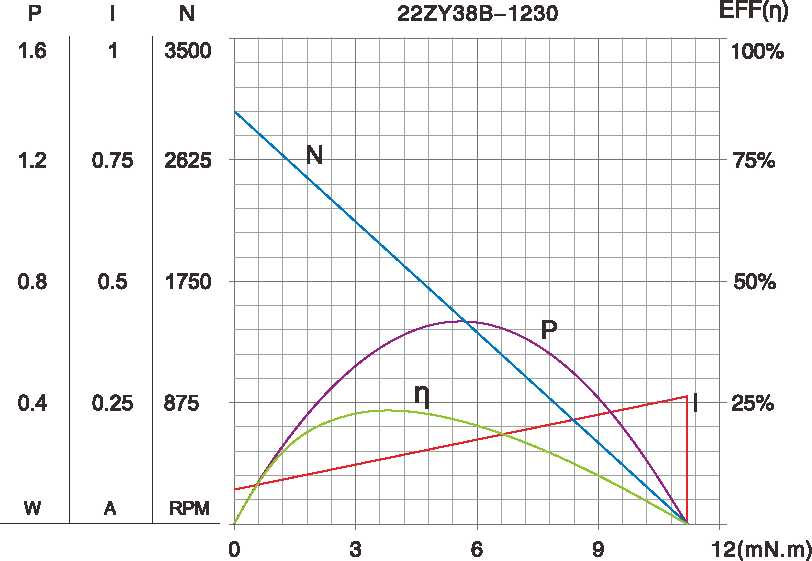

Figura característica del motor

A-2

Los parámetros técnicos están sujetos a cambios sin previo aviso.*
