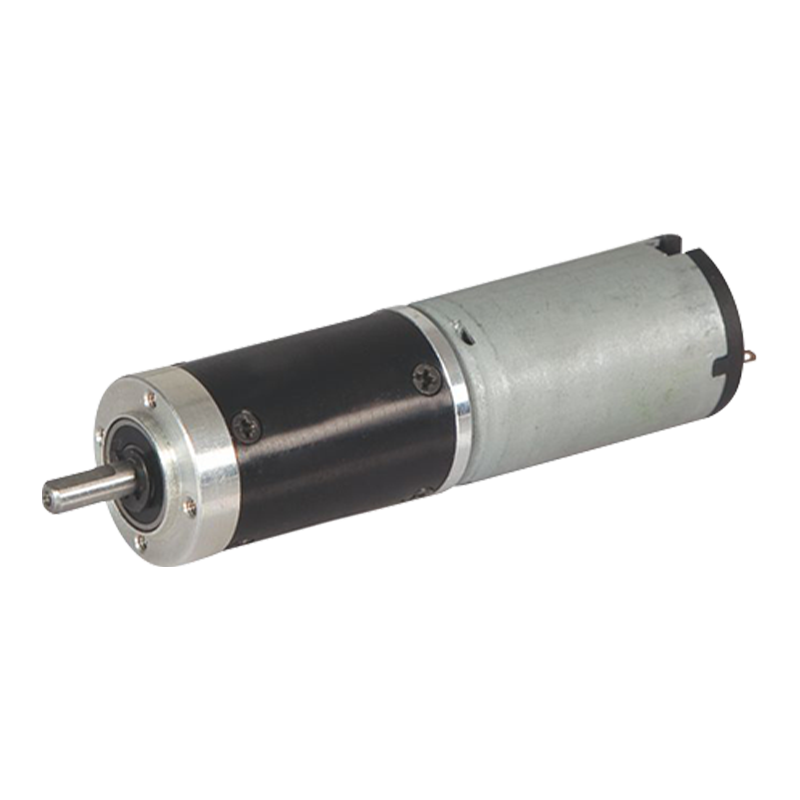

22JN10K/22ZY38 22mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

22JN10K/22ZY38 22mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

El anillo de engranaje interno del motor de engranaje planetario de DC Magnet DC 22JN10K/22Zy38 está hecho de material metálico, con un diámetro exterior de 22 mm. Admite voltajes duales de 12V y 24 V, tiene una velocidad de carga sin carga de 3000-6000 rpm y es adecuado para varios escenarios.
Este producto combina las características simples de la unidad de los motores cepillados de CC con la capacidad de amplificación de alto par de los sistemas de engranajes planetarios. Sus características de rendimiento central incluyen un alto par de arranque, bajo costo, fácil control y una fuerte flexibilidad de mantenimiento.

  • 22JN10K/22ZY38 22mm 0.1-1N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
Descargar Consulta de productos
ANTERIOR：22JXF3K/22ZY38 22mm 0.03-0.3N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
SIGUIENTE：No hay artículo siguiente

+86 0579-86817938-836

[email protected]

22JN10K/22Zy38

Caja de cambios planetaria de 22 mm OD,

Rango de carga permitido: 0.1n.m ~ 1.0

PM DC Motor de engranaje planetario (material de engranaje de anillo: metal en polvo)

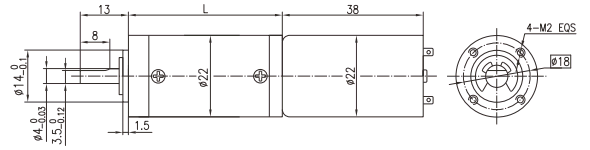

Dimensiones

El diámetro del eje de salida de la caja de cambios se puede hacer φ6, la longitud del eje se puede hacer 20.

Datos técnicos de motor

Tipo Voltaje nominal VDC Velocidad sin carga r/min Corriente sin carga mA Velocidad nominal r/min Par nominal mN·m Potencia de salida W Corriente nominal mA Par de bloqueo mN·m Corriente de bloqueo A
22zy38b-1230 12 3000 70 2200 3 0.7 135 9.3 0.26
22zy38b-1260 12 6000 100 5000 3 1.56 250 17 0.87

Datos técnicos del motor de engranajes

Configurar 22Zy38B-1230 (22Zy38B-1230 DC Motor)

Relación de reducción

4

4.75

16

19

22

64

76

90

107

256

304

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

Longitud (l) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidad sin carga r/min

750

632

188

158

136

47

39

33

28

12

10

Velocidad nominal r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Par nominal N·m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Carga máxima permitida a corto plazo

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configurar 22Zy38B-1260 (22Zy38B-1260 DC Motor)

Relación de reducción

4

4.75

16

19

22

64

76

90

107

256

304

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

Longitud (l) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidad sin carga r/min

1500

1263

375

316

273

94

79

67

56

23

20

Velocidad nominal r/min

1250

1035

313

263

227

78

66

56

47

20

16

Par nominal N·m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. Carga permitida en poco tiempo

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

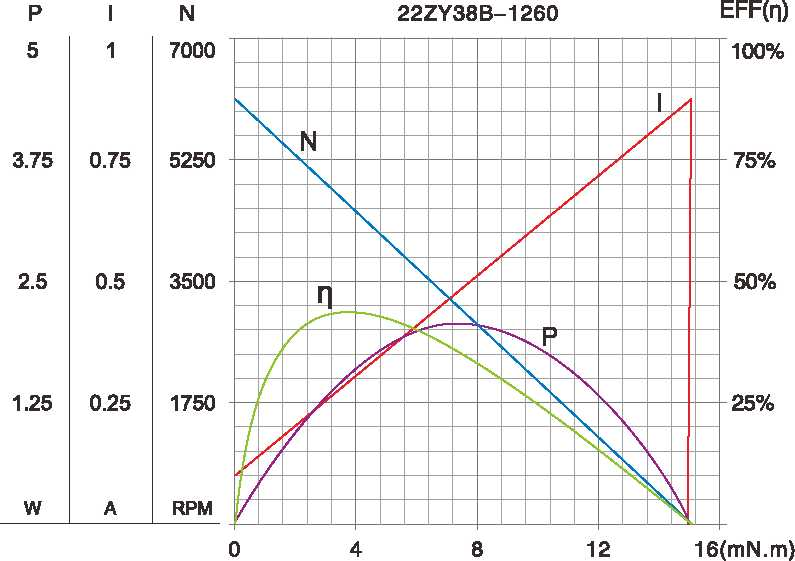

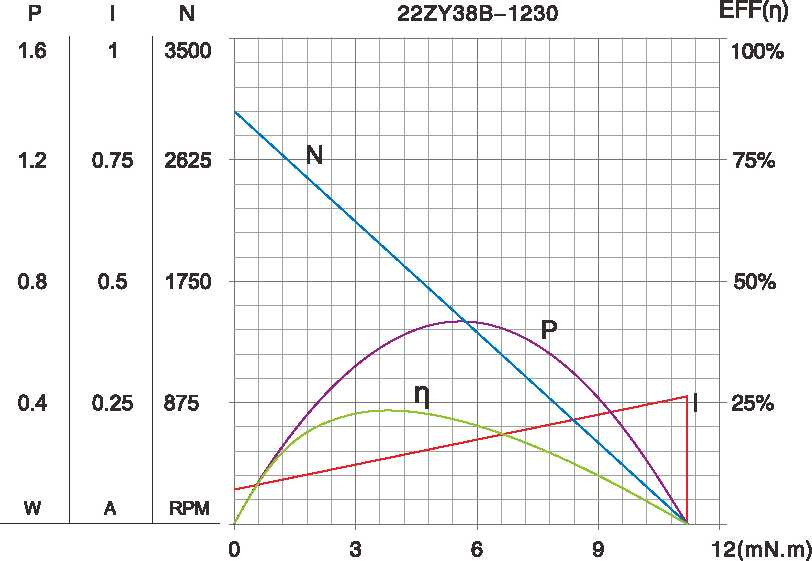

Figura característica del motor

A-1

Los parámetros técnicos están sujetos a cambios sin previo aviso.*
