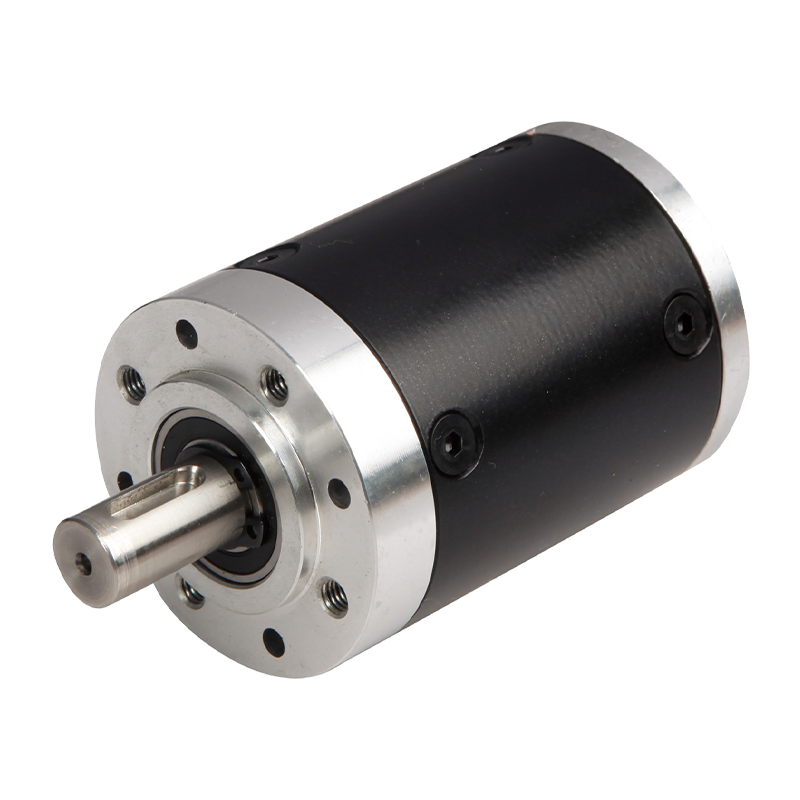

52JXM200K 52mm 2-20N.m Caja de engranaje planetario

52JXM200K 52mm 2-20N.m Caja de engranaje planetario

El 52JXM200K es una unidad de potencia de desaceleración planetaria con un diámetro exterior de 52 mm y una eficiencia de transmisión en la primera etapa del 90%, adecuada para entornos de doble voltaje de 12 V/24 V.
La estructura del tren de engranajes planetarios de la caja de engranajes planetarios hace que la fuerza radial y la fuerza axial generadas durante el proceso de malla se equilibren entre sí, reduciendo la vibración y el ruido. Además, los procesos de procesamiento y ensamblaje de engranajes de alta precisión, así como el diseño razonable de parámetros de engranajes, también ayudan a reducir el impacto y el ruido de la malla de engranajes, y el ruido durante la operación generalmente se puede controlar por debajo de 40-60 dB. La estructura de la caja de cambios planetaria es simple y compacta, y el número de piezas es relativamente pequeña, lo que reduce la posibilidad de falla del sistema debido a la falla de las piezas. Al mismo tiempo, los componentes clave, como los engranajes, se han sometido a estrictos control de calidad y pruebas de rendimiento, con alta confiabilidad y estabilidad, y pueden mantener una buena condición de trabajo en una operación continua a largo plazo, y el tiempo promedio de operación sin problemas puede alcanzar más de 20,000 horas. .

  • 52JXM200K 52mm 2-20N.m Caja de engranaje planetario
Descargar Consulta de productos
ANTERIOR：56JX300K 56mm 3-30N.m Caja de engranaje planetario
SIGUIENTE：42JX150K 42mm 2-15N.m Caja de engranaje planetario

+86 0579-86817938-836

[email protected]

Caja de cambios planetaria de 52 mm 52JXM200K

Caja de cambios planetaria de 52 mm,

Rango de carga permitido: 2n.m〜20n.m

Caja de cambios planetaria

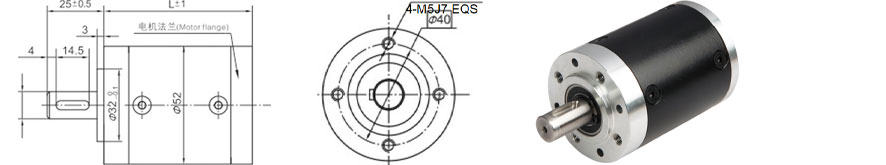

Dimensiones

Parámetro

Parámetro de relación de engranaje

Relación de engranaje

L dimensión (mm)

Dientes del eje, estructura inicial

Estructura inicial combinada

Etapa 1

4.5 ~ 8

56

65

Etapa2

20 ~ 64

71

80

Etapa 3

91 ~ 512

87

96
Parámetro

Parámetro

Etapa 1

Etapa2

Etapa 3

Eficiencia de transmisión

90%

81%

73%

Torque de tolerancia nominal

4n.m

12n.m

20n.m

Torque de tolerancia momentánea máxima

Tres veces del par nominal

Temperatura de funcionamiento

-10 ℃ ~ 80 ℃

Humedad ambiental operativa

20% ~ 85% RH

Recomendar la velocidad de entrada

≤4000 rpm

Dirección de entrada y salida

Misma dirección

Datos técnicos

Material de alojamiento

Metal

Rodamiento en la salida

Rodamientos

Carga axial máxima del eje （12 mm de brida）

≤200n

Carga axial máxima del eje

≤100n

Desviación radial del eje (cerca de la brida)

≤0.04 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1 °

Fuerza de ajuste de prensa de eje, max

≤300n
