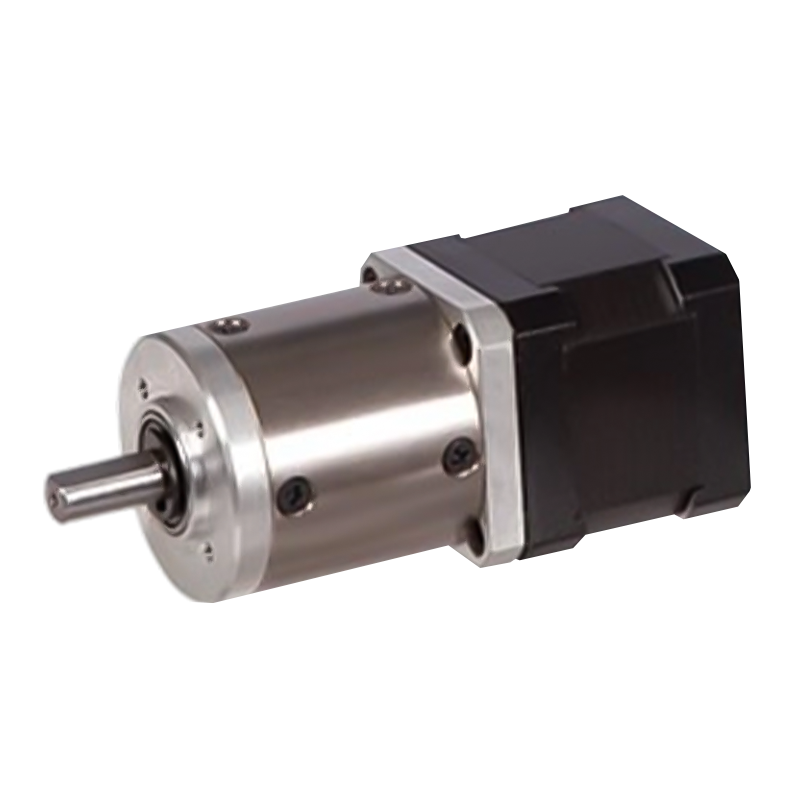

42JXGS100K/42STH 42mm 3N.m10N.m Motor de paso de engranaje planetario

42JXGS100K/42STH 42mm 3N.m10N.m Motor de paso de engranaje planetario

42JXGS100K/42STH Utiliza un anillo de engranaje interno de metal, es un reductor planetario con un diámetro exterior de 42 mm, que permite el rango de torque: 3n.m ~ 10n.m.
El motor paso a paso tiene una característica de respuesta rápida y puede llegar a un estado operativo estable en poco tiempo. El rendimiento de la respuesta dinámica del sistema se mejora aún más al combinar la característica de baja inercia del motor paso a paso de desaceleración planetaria. Se puede iniciar, detener e invertirse rápidamente, lo que puede cumplir con algunas aplicaciones con altos requisitos de rendimiento dinámico, como posicionamiento rápido y acciones de inicio frecuentes en líneas de producción automatizadas.

  • 42JXGS100K/42STH 42mm 3N.m10N.m Motor de paso de engranaje planetario
Descargar Consulta de productos
ANTERIOR：42JXGTS200K/42STH 42mm 6N.m20N.m Motor de paso de engranaje planetario
SIGUIENTE：42JX150K/42STH 80N Motor de paso de engranaje planetario híbrido

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

Caja de cambios planetaria de 42 mm

Rango de carga permitido: 3n.m ~ 10n.m

Motor de paso de engranaje planetario (material de engranaje de anillo: metal）

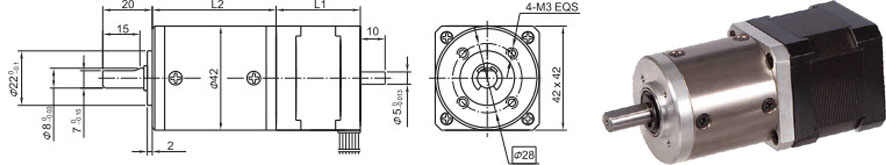

Dimensiones

Caja de cambios planetaria

Material de anillo

Metal

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤50n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.07 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Datos técnicos

42 ° ESPECIFICACIONES DE MOTOR DE PESO HYBRIDO

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Par de sujeción

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42sth38-1684a

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1: 91
Especificaciones de la caja de cambios planetaria 40JXGS100K

Relación de reducción

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Número de trenes de engranajes

1

2

3

4

Longitud (l2) mm

36.9

47.4

57.7

68

Max. Torque nominal kg. centímetro

30

50

80

100

Par permitido a corto plazo kg.cm

90

150

240

300

Eficiencia %

0.9

0.81

0.73

0.66

Peso g

200

270

330

410

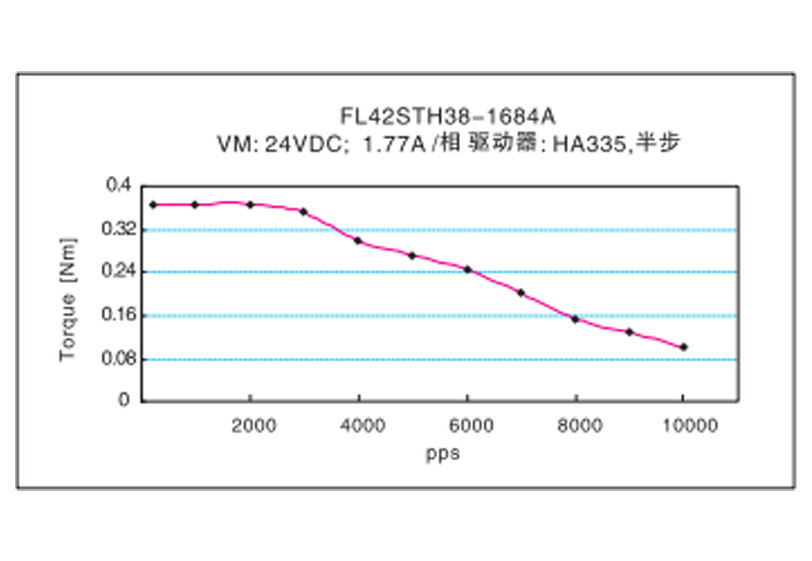

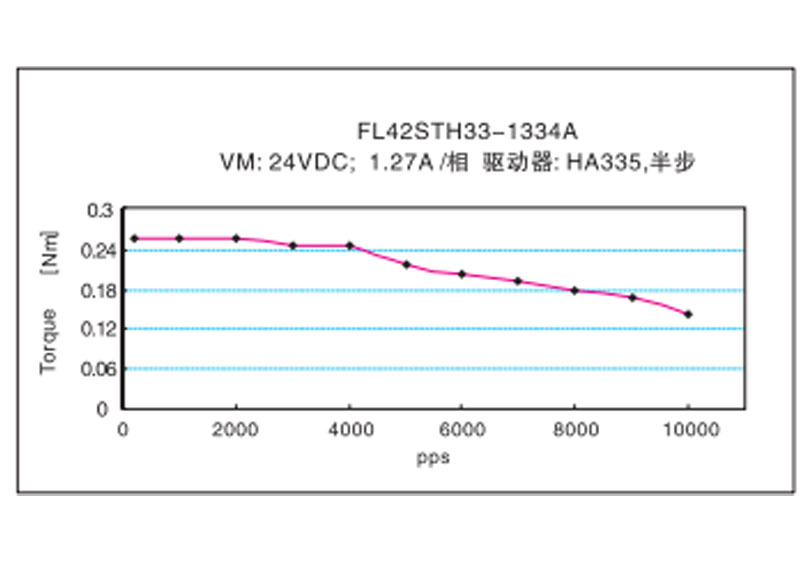

Características del torque de frecuencia
