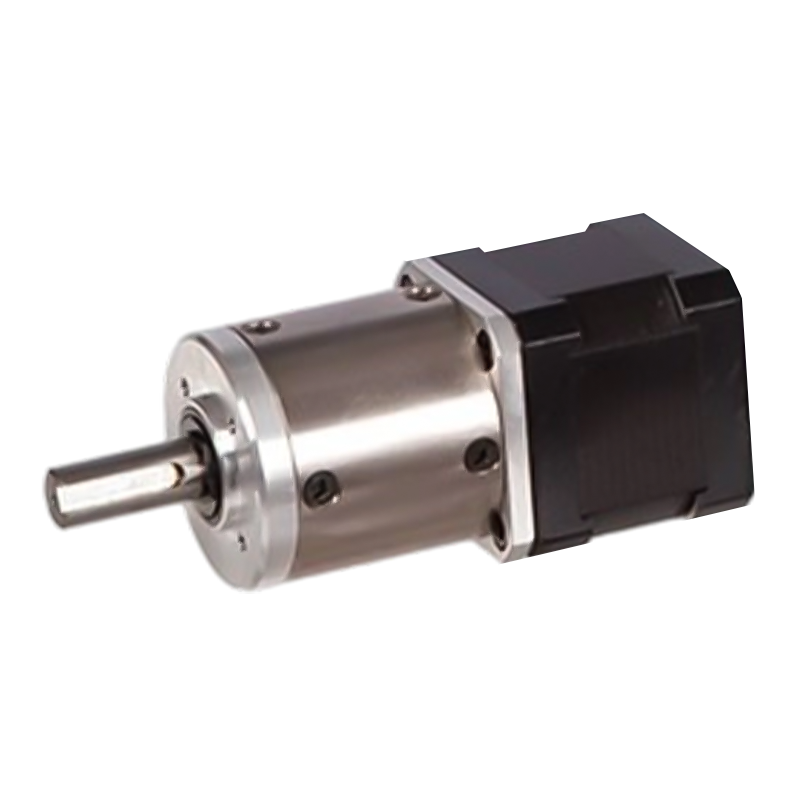

42JXGTS200K/42STH 42mm 6N.m20N.m Motor de paso de engranaje planetario

42JXGTS200K/42STH 42mm 6N.m20N.m Motor de paso de engranaje planetario

El motor de engranaje de estrella híbrido caminando 42JXGTS200K/42STH es una unidad de potencia de alto rendimiento con un diámetro exterior de 42 mm y un rango de torque permitido: 6n.m ~ 20n.m.
Debido a sus características eficientes y duraderas, puede reducir los costos de mantenimiento y el consumo de energía durante el uso, tiene un rendimiento de alto costo y tiene una fuerte competitividad en muchos campos de aplicación sensibles a los costos. Puede subdividir aún más el ángulo de paso del motor paso a paso y mejorar significativamente la precisión de posicionamiento del sistema. Por ejemplo, las cajas de cambios planetarias de precisión pueden tener errores de minuto de arco tan bajos como 0.05 min, lo que las hace particularmente adecuadas para máquinas CNC.

  • 42JXGTS200K/42STH 42mm 6N.m20N.m Motor de paso de engranaje planetario
Descargar Consulta de productos
ANTERIOR：52JXM200K/42STH Motor de paso de engranaje planetario de baja pérdida de energía
SIGUIENTE：42JXGS100K/42STH 42mm 3N.m10N.m Motor de paso de engranaje planetario

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

Caja de cambios planetaria de 42 mm

Rango de carga permitido: 6n.m ~ 20n.m

Motor de paso de engranaje planetario (material de engranaje de anillo: metal）

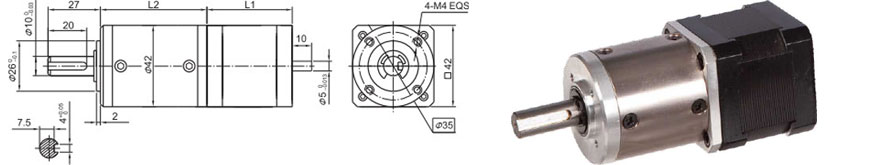

Dimensiones

Caja de cambios planetaria

Material de anillo

Metal

Rodamiento en la salida

Rodamientos

Carga axial máxima del eje （12 mm de brida）

≤80n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.06 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Datos técnicos

42 ° ESPECIFICACIONES DE MOTOR DE PASTO HYBRIDO

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Par de sujeción

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

42sth38-1684a

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1: 247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1: 106

Un solo eje, b doble eje

Especificaciones de la caja de cambios planetaria 40JXGTS200K

Relación de reducción

4.44

17

22

65

83

106

247

316

403

515

Número de trenes de engranajes

1

2

3

4

Longitud (l2) mm

38.2

49.7

60

70.3

Max. Torque nominal kg. centímetro

60

100

160

200

Par permitido a corto plazo kg.cm

180

300

480

600

Eficiencia %

0.9

0.81

0.73

0.66

Peso g

350

450

550

650

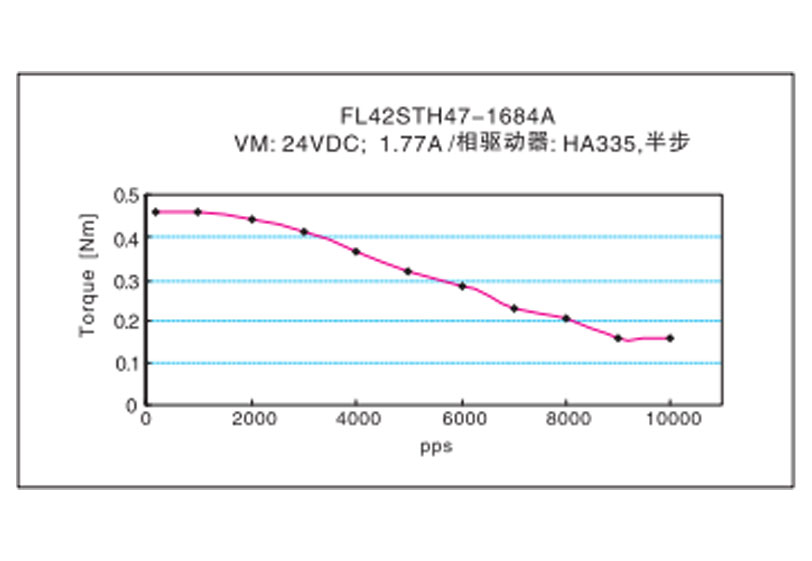

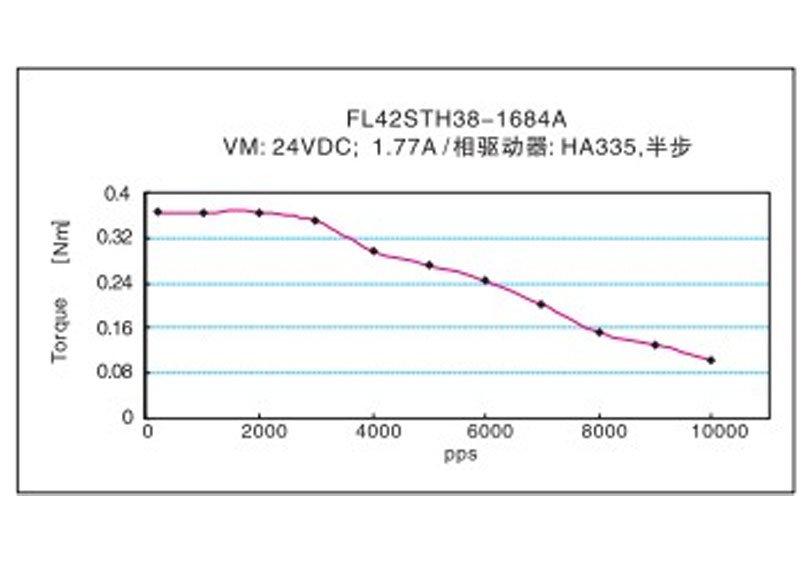

Características del torque de frecuencia
