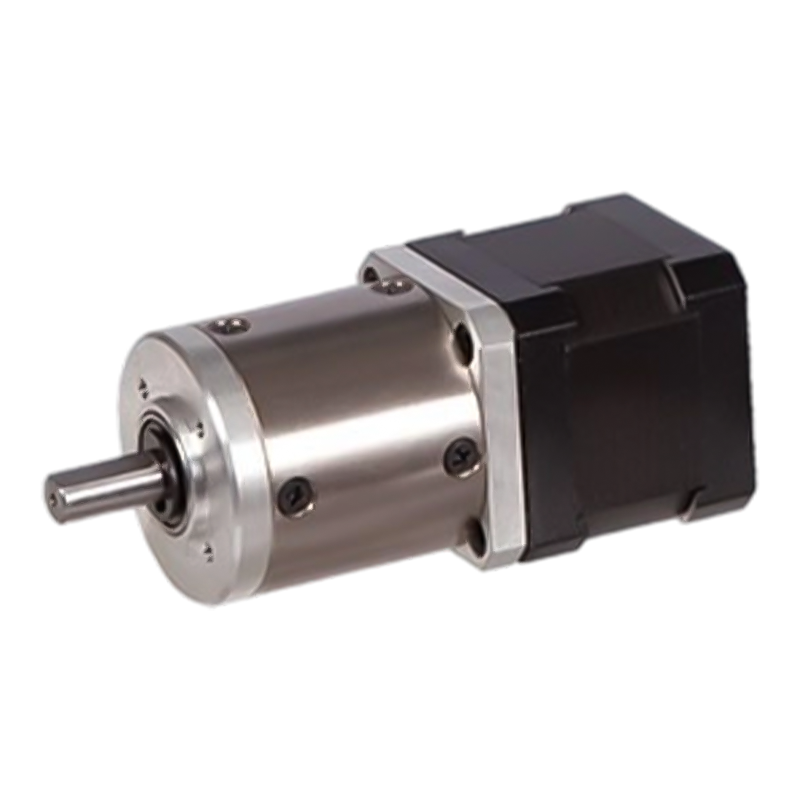

42JX150K/42STH 80N Motor de paso de engranaje planetario híbrido

42JX150K/42STH 80N Motor de paso de engranaje planetario híbrido

42JX150K/42STH Hybrid Stepping Gear Motor de engranaje planetario es un motor de paso híbrido de alto rendimiento que combina las ventajas de un reductor de engranajes planetarios, adecuado para aplicaciones que requieren alta precisión y alta salida de torque. El motor utiliza un material de engranaje de anillo de metal para garantizar la estabilidad y la durabilidad en condiciones de alta carga. Su carga radial máxima permitida es de 80n, la carga axial máxima permitida es de 30n, el juego radial es de solo 0.06 mm y el juego axial es de 0.3 mm, con una reacción de menos de 1.5 ° cuando se descarga. Estos parámetros indican que el motor tiene un rendimiento mecánico y capacidades precisas de control de movimiento. Además, el motor ofrece varias especificaciones, que incluyen diferentes voltajes, corriente, resistencia, parámetros eléctricos de inductancia, así como relaciones de reducción múltiple y etapas de engranaje, para satisfacer las necesidades de diferentes escenarios de aplicación. A través del diseño optimizado y los procesos de fabricación de alta calidad, este motor se destaca en la eficiencia, la confiabilidad y la vida útil, lo que lo convierte en una opción ideal para la automatización industrial, los instrumentos de precisión y los campos de tecnología de robótica.

  • 42JX150K/42STH 80N Motor de paso de engranaje planetario híbrido
Descargar Consulta de productos
ANTERIOR：42JXGS100K/42STH 42mm 3N.m10N.m Motor de paso de engranaje planetario
SIGUIENTE：36JXES60K/42STH Motor de paso de engranaje planetario 12v/24v

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Caja de cambios reforzada de 42 mm OD,

Rango de carga permitido: 3n.m ~ 10n.m

Motor de paso de paso planetario （Material de engranaje de anillo: metal）

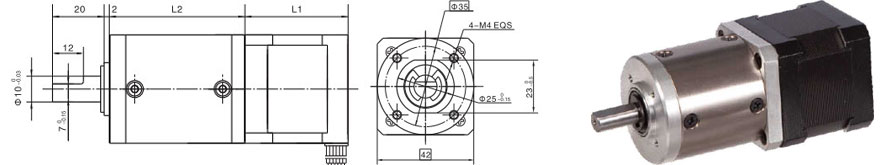

Dimensiones

Caja de cambios planetaria

Material de anillo

Metal

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤80n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.06nn

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Datos técnicos

42 ° ESPECIFICACIONES DE MOTOR DE PASTO HYBRIDO

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Par de sujeción

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1: 264

42sth33-0406a

9.6

0.4

24

15

1.6

6

≤ 1: 264

42sth33-0316a

12

0.31

38.5

21

1.6

6

≤1: 264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1: 189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1: 100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1: 100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1: 100

42sth38-1684a

2.8

1.68

1.65

3.2

3.6

4

≤1: 71

Un solo eje, b doble eje

Especificaciones de la caja de cambios planetaria 42JX150K

Relación de reducción

3.5

14

17

21

49

61

84

104

126

172

212

294

Número de trenes de engranajes

1

2

3

4

Longitud (l2) mm

32.5

39.2

45.9

52.6

Max. Torque nominal kg. centímetro

30

50

90

150

Par permitido a corto plazo kg.cm

90

150

270

450

Eficiencia %

0.9

0.81

0.73

0.66

Peso g

320

420

520

620
Sobre
Zhejiang Dongzheng Motor Co., Ltd.

Dongzheng Motor fue fundada en 2003 y ha sido reconocida como una Empresa Nacional de Alta Tecnología, Empresa Certificada de Fabricación de Zhejiang, Empresa Piloto Innovadora de Zhejiang, Empresa de Demostración de Patentes de Zhejiang, Centro de I+D de Alta Tecnología de la Provincia de Zhejiang, Empresa Armoniosa de Relaciones Laborales de Jinhua, Pionero de los Trabajadores de Jinhua, Premio Especial del Gobierno de Dongyang, Top 10 Empresas de Ingresos Fiscales por MU de Dongyang, Premio a la Innovación del Alcalde de Dongyang, Empresa Pequeña y Especializada de la Provincia de Zhejiang, entre otros.

La empresa posee más de 100 derechos de propiedad intelectual independientes, incluyendo 9 patentes de invención válidas y 75 patentes de modelo de utilidad válidas, entre otras. La fábrica cuenta con más de 140 empleados y cubre un área de más de 7000 metros cuadrados, con una superficie construida de 15000 metros cuadrados.

Actualmente, nuestros productos son principalmente motores de corriente continua con engranaje, motores de engranajes planetarios, motores de engranajes de tornillo y micro reductores, entre otros. Estos se utilizan ampliamente en robots de servicio, equipos médicos, aparatos financieros, equipos de oficina inteligentes, sistemas de seguimiento solar, equipos de rehabilitación y salud, puertas automáticas, entre otros. Nuestros productos se exportan a Estados Unidos, Europa, Israel, Corea, Japón, Taiwán y otras regiones y países.
