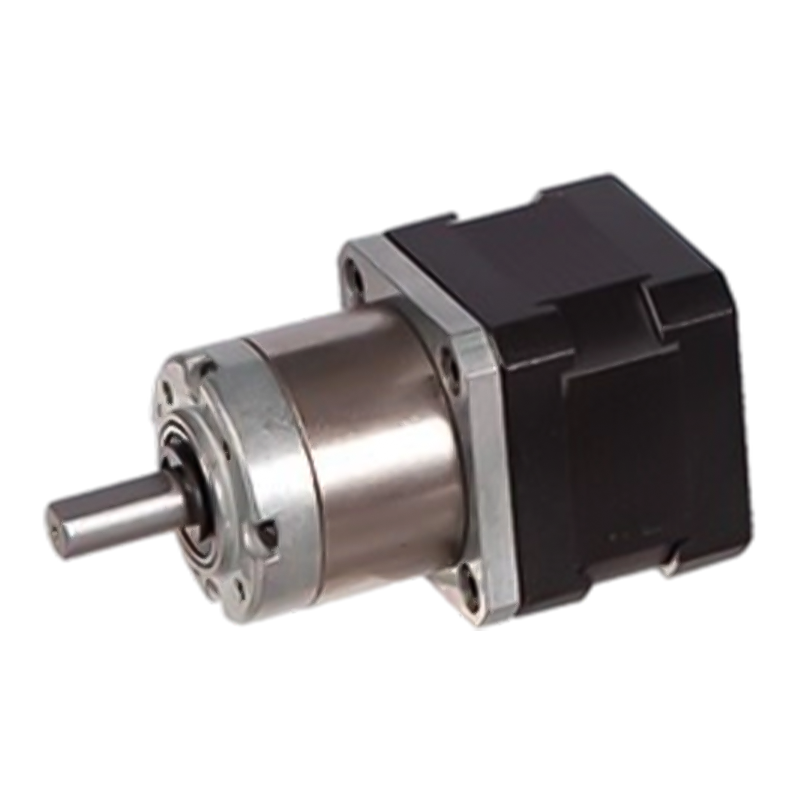

36JXES60K/42STH Motor de paso de engranaje planetario 12v/24v

36JXES60K/42STH Motor de paso de engranaje planetario 12v/24v

Se puede seleccionar 36JXES60K/42TH en el anillo interno de dos materiales: metal en polvo (modelo 36JXF60K), metal (modelo 36JXE60K), admitiendo un entorno de doble voltaje de 12 V/24 V, carga radial máxima permitida ≤50n.
La estructura del tren de engranajes planetarios hace que la carga se distribuya uniformemente en cada rueda planetaria, reduciendo la fuerza en un solo engranaje, reduciendo la vibración y el ruido. Al mismo tiempo, las características de ejecución del motor paso a paso también son relativamente estables, y el rendimiento de salida se puede mantener relativamente estable bajo diferentes cargas y velocidades. Por lo tanto, el motor paso a paso de desaceleración planetario tiene una buena estabilidad durante la operación y puede proporcionar una potencia de salida suave.

  • 36JXES60K/42STH Motor de paso de engranaje planetario 12v/24v
Descargar Consulta de productos
ANTERIOR：42JX150K/42STH 80N Motor de paso de engranaje planetario híbrido
SIGUIENTE：36JXES60K/35STH Motor de paso de engranaje planetario de 36mm

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

Caja de cambios estándar de 36 mm,

Rango de carga permitido: 1.8n.m ~ 6.0n.m

Motor de paso de engranaje planetario (material de engranaje de anillo: metal y metal en polvo）

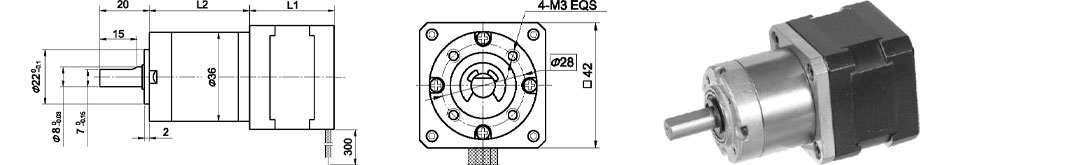

Dimensiones

El engranaje de anillo se puede seleccionar dentro de los dos materiales: metal en polvo (tipo: 36JXF60K), metal (tipo: 36JXE60K)

Caja de cambios planetaria

Material de anillo

Tipo E: Metal F Tipo: Polvo de metal

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤50n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.07 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Datos técnicos

42 ° ESPECIFICACIONES DE MOTOR DE PESO HYBRIDO

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Par de sujeción

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

42sth33-0316a

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1: 100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1: 71
36JXES60K Especificaciones planetarias de la caja de cambios

Relación de reducción

3.71

5.18

14

19

27

51

71

100

139

Número de trenes de engranajes

1

2

3

Longitud (l2) mm

27

34.1

41

Max. Torque nominal kg. centímetro

6

24

50

Par permitido a corto plazo kg.cm

20

70

150

Eficiencia %

0.9

0.81

0.73

Peso g

195

210

290

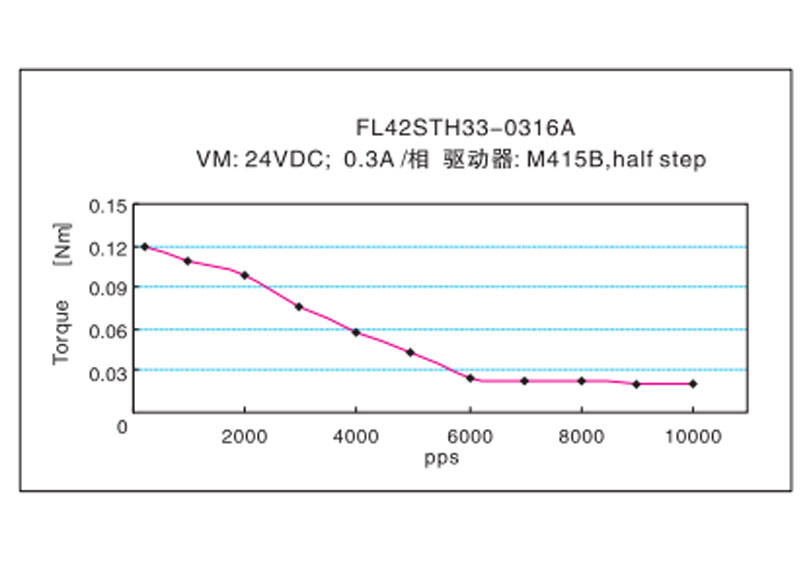

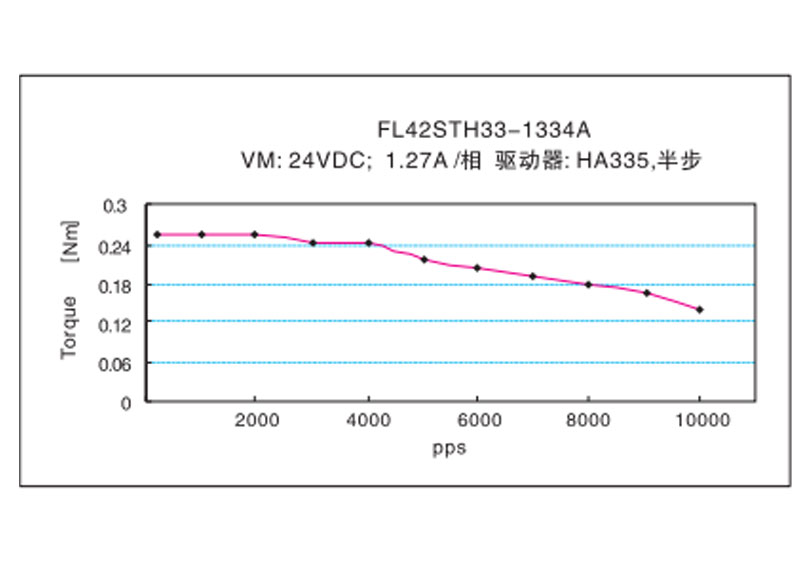

Características del torque de frecuencia
