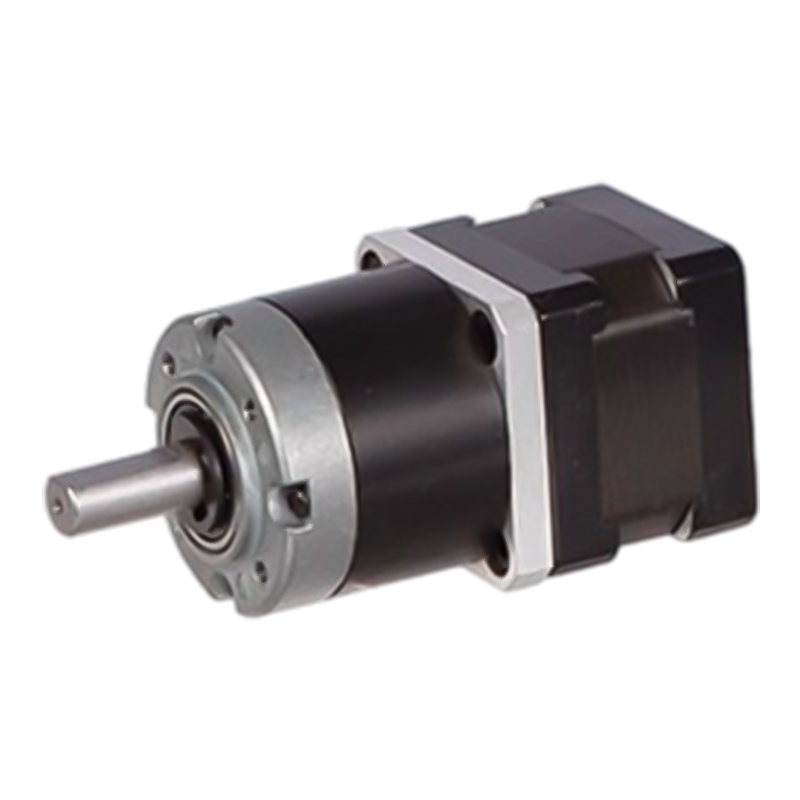

36JXES60K/35STH Motor de paso de engranaje planetario de 36mm

36JXES60K/35STH Motor de paso de engranaje planetario de 36mm

El 36JXES60K/35sth es un motor de engranaje de estrella híbrido con un material de anillo interno de metal y metal en polvo, con un diámetro exterior de 36 mm, que se puede seleccionar entre los anillos internos de dos materiales: metal en polvo (modelo 36JXF60K) y metal (modelo 36JXE60K).
La transmisión de engranajes adopta el modo de malla interna, y la pérdida de fricción de malla entre la rueda del planeta, la rueda solar y el anillo del diente es pequeño. Su eficiencia de transmisión suele ser entre 90% y 95%, lo que puede transferir de manera más efectiva la energía mecánica del motor paso a paso al extremo de la carga y reducir la pérdida de energía que algunos otros métodos de transmisión de desaceleración, como el engranaje de gusanos y el impulso de gusano.

  • 36JXES60K/35STH Motor de paso de engranaje planetario de 36mm
Descargar Consulta de productos
ANTERIOR：36JXES60K/42STH Motor de paso de engranaje planetario 12v/24v
SIGUIENTE：28JXS40K/28 TH PRECISE ANGULAR DESPUERTO Motor de paso planetario de desplazamiento

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Caja de cambios estándar de 36 mm,

Rango de carga permitido: 1.8n.m ~ 6.0n.m

Motor de paso de engranaje planetario (material de engranaje de anillo: metal y metal en polvo）

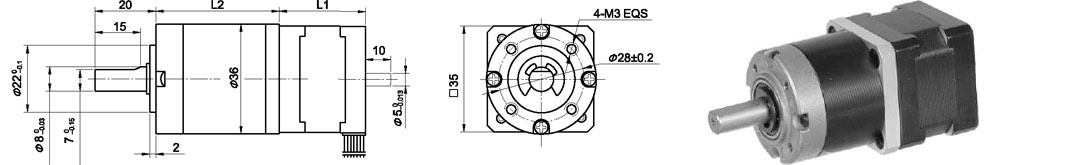

Dimensiones

El engranaje de anillo se puede seleccionar dentro de los dos materiales: metal en polvo (tipo: 36JXF60K), metal (tipo: 36jxe60 k)

Planetario

Material de anillo

Tipo E: metal Tipo F: Metal en polvo

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤50n

Carga axial máxima del eje

≤30n

Desviación radial del eje (cerca de la brida)

≤0.07 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Datos técnicos

35 ° ESPECIFICACIONES DEL MOTOR DE PESO HYBRIDO

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Par de sujeción

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1: 264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1: 189

Un solo eje, b doble eje

36JXES60K Especificaciones planetarias de la caja de cambios

Relación de reducción

3.71

5.18

14

19

27

51

71

100

139

Número de trenes de engranajes

1

2

3

Longitud (l2) mm

27

34.1

41

Max. Torque nominal kg. centímetro

18

30

48

Par permitido a corto plazo kg.cm

54

90

144

Eficiencia %

0.9

0.81

0.73

Peso g

195

210

290

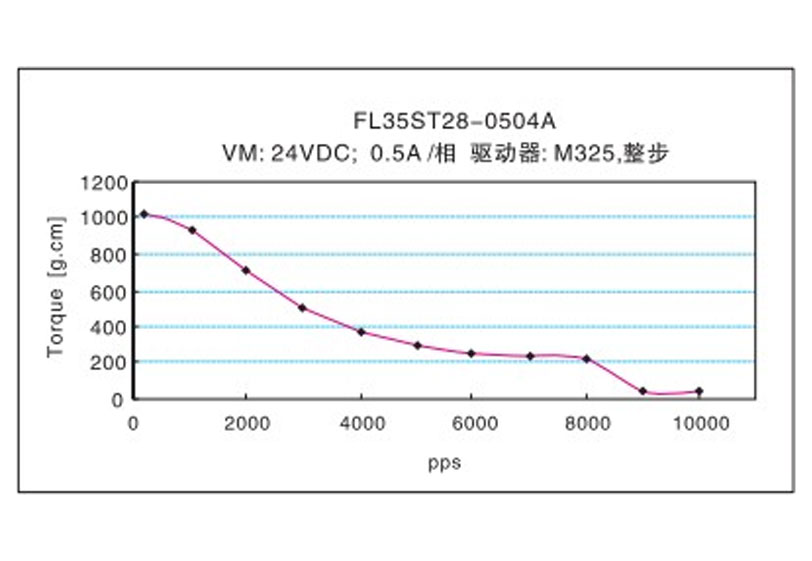

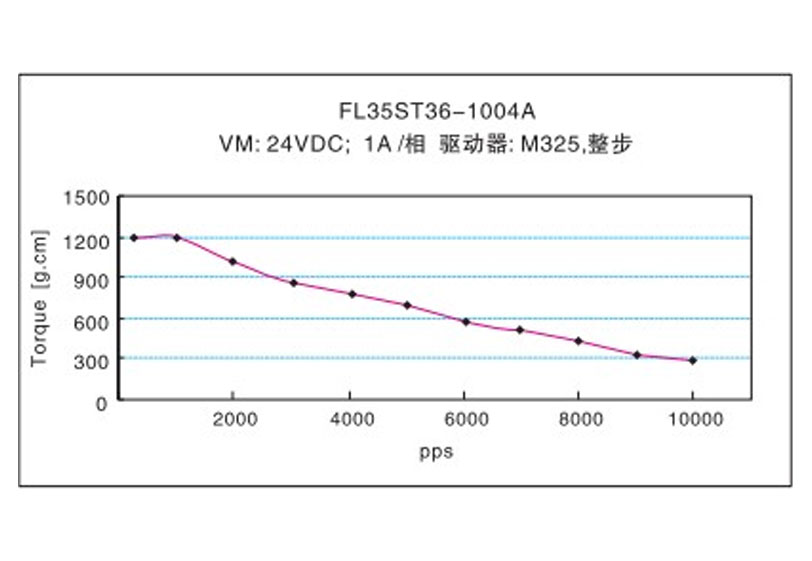

Características del torque de frecuencia
