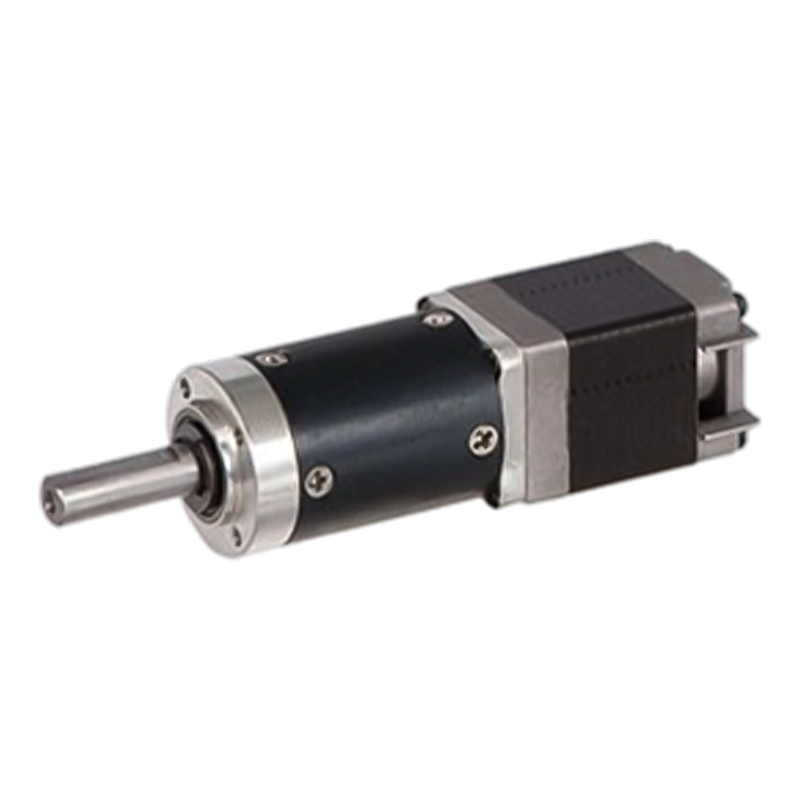

28JXS40K/28 TH PRECISE ANGULAR DESPUERTO Motor de paso planetario de desplazamiento

28JXS40K/28 TH PRECISE ANGULAR DESPUERTO Motor de paso planetario de desplazamiento

El 28JXS40K/28STH es un motor híbrido con un anillo interno de metal que se puede usar en una variedad de entornos.
El motor paso a paso tiene una alta precisión de posicionamiento y puede convertir la señal de pulso eléctrico en un desplazamiento angular preciso. Con la transmisión de alta precisión del reductor planetario, su precisión de posicionamiento puede mejorarse aún más. En términos generales, la precisión del ángulo de paso del motor paso a paso de desaceleración planetaria se puede controlar dentro de ± 3%, y la precisión de posicionamiento repetida puede alcanzar ± 0.01 °. El efecto de reducción de inercia del reductor es el cuadrado de la relación de reducción, que puede reducir efectivamente la interferencia de la carga sobre la respuesta dinámica del motor paso a paso y mejorar la estabilidad del inicio del sistema y la conmutación.

  • 28JXS40K/28 TH PRECISE ANGULAR DESPUERTO Motor de paso planetario de desplazamiento
Descargar Consulta de productos
ANTERIOR：36JXES60K/35STH Motor de paso de engranaje planetario de 36mm
SIGUIENTE：22JXS20K/20STH 0.6N.m2.0N.m Motor de paso de engranaje planetario

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Caja de cambios planetaria de 28 mm

Rango de carga permitido: 1.2n.m ~ 4.0n.m

Motor de paso de engranaje planetario (material de engranaje de anillo: metal)

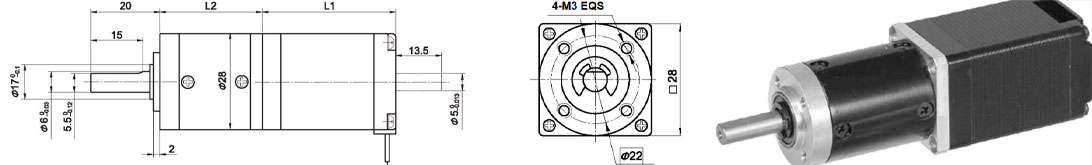

Dimensiones

Caja de cambios planetaria

Material de anillo

Metal

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

35n

Carga axial máxima del eje

25n

Desviación radial del eje (cerca de la brida)

0.07 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

1.5 °

Datos técnicos

28 Asth Hybrid Steppingramo Motor Especificaciones

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Holding torgue

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1: 189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1: 189

Un solo eje, b doble eje

28JXS40K Especificaciones planetarias de la caja de cambios

Relación de reducción

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Número de trenes de engranajes

1

2

3

4

Longitud (l2) mm

31

40.1

49

57.9

Max. Torque nominal kg. centímetro

12

20

32

40

Par permitido a corto plazo kg.cm

36

60

96

120

Eficiencia %

0.9

0.81

0.73

0.66

Peso g

60

85

95

110

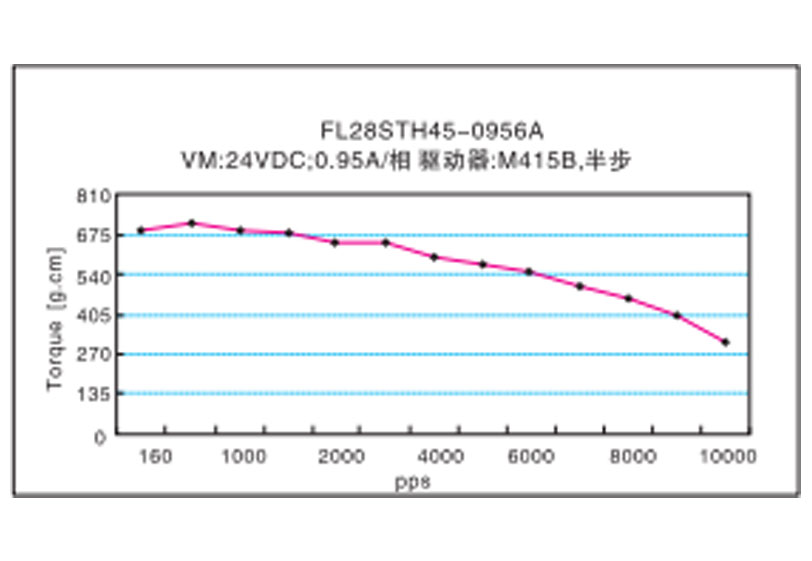

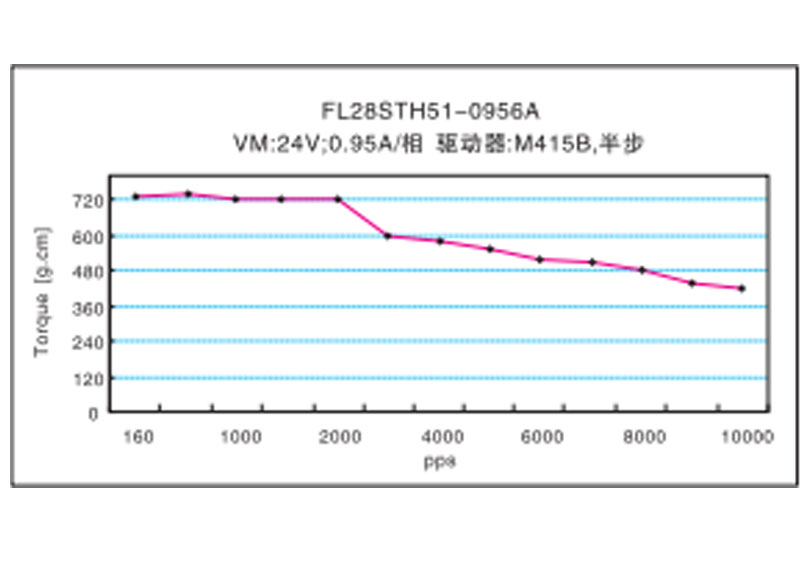

Características del torque de frecuencia
