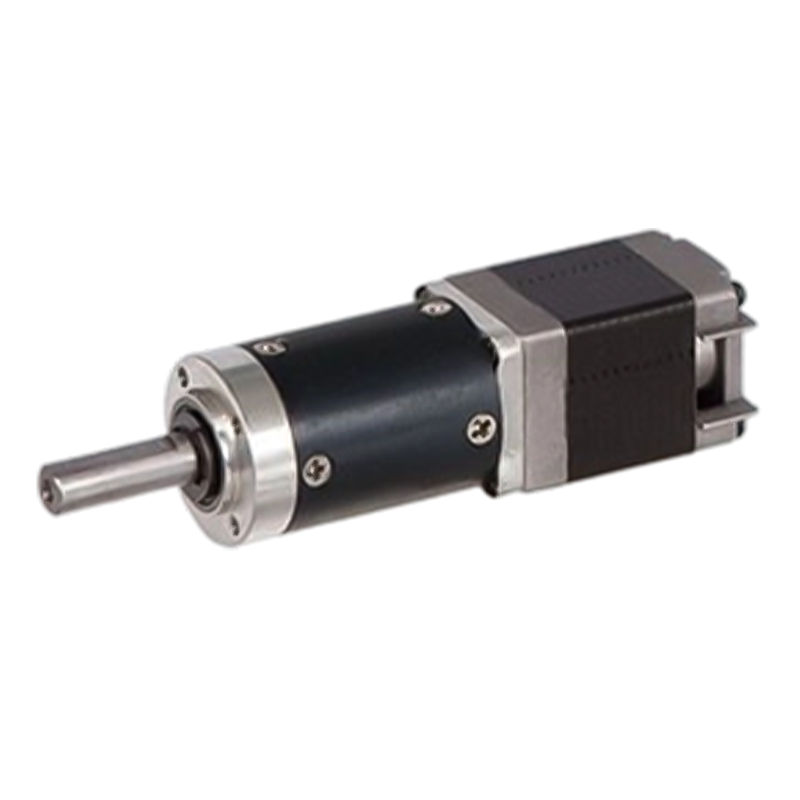

22JXS20K/20STH 0.6N.m2.0N.m Motor de paso de engranaje planetario

22JXS20K/20STH 0.6N.m2.0N.m Motor de paso de engranaje planetario

El producto 22JXS20K/20STH es un reductor estándar con un diámetro exterior de 22 mm, y el rango de torque permitido es de 0.6n.m ~ 2.0n.m.
Varias ruedas planetarias se distribuyen uniformemente alrededor de la rueda solar para compartir la carga y pueden soportar un par grande. Al diseñar razonablemente la relación de transmisión del tren de engranajes planetarios, el par de salida del motor paso a paso se puede amplificar varias veces a decenas de veces para cumplir con los requisitos de conducción en diferentes condiciones de carga. Al ajustar la relación de desaceleración, el motor paso a paso puede funcionar de manera estable a velocidades más bajas, evitar problemas de alta velocidad fuera de paso y ampliar el rango de velocidad del sistema.

  • 22JXS20K/20STH 0.6N.m2.0N.m Motor de paso de engranaje planetario
Descargar Consulta de productos
ANTERIOR：28JXS40K/28 TH PRECISE ANGULAR DESPUERTO Motor de paso planetario de desplazamiento
SIGUIENTE：No hay artículo siguiente

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Caja de cambios estándar de 22 mm,

Rango de carga permitido: 0.6n.m ~ 2.0n.m

Motor de paso de paso planetario （Material de engranaje de anillo: metal）

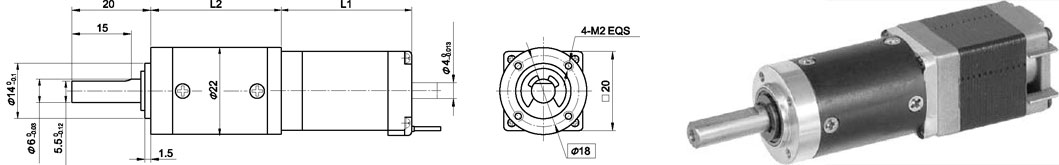

Dimensiones

Planetario

Material de anillo

Metal

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤20n

Carga axial máxima del eje

≤10n

Desviación radial del eje (cerca de la brida)

≤0.08 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Datos técnicos

20º especificaciones de motor de paso híbrido

Modelo No.

Voltaje nominal

Corriente/fase

Resistencia/fase

Inductancia/fase

Par de sujeción

Número de cables

Inercia del rotor

Peso

Longitud l1

Relación de reducción máxima

Solo eje

V

A

Ω

MH

g.cm

G-M²

g

mm

20sth33-0604a

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1: 369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1: 264
22JXS20K Especificaciones planetarias de la caja de cambios

Relación de reducción

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Número de trenes de engranajes

1

2

3

4

Longitud (l2) mm

24.4

33

41.5

49.8

Par máximo nominal kg.cm

6

10

16

20

Par permitido a corto plazo kg.cm

18

30

48

60

Eficiencia %

90%

81%

73%

66%

Peso g

35

45

55

65

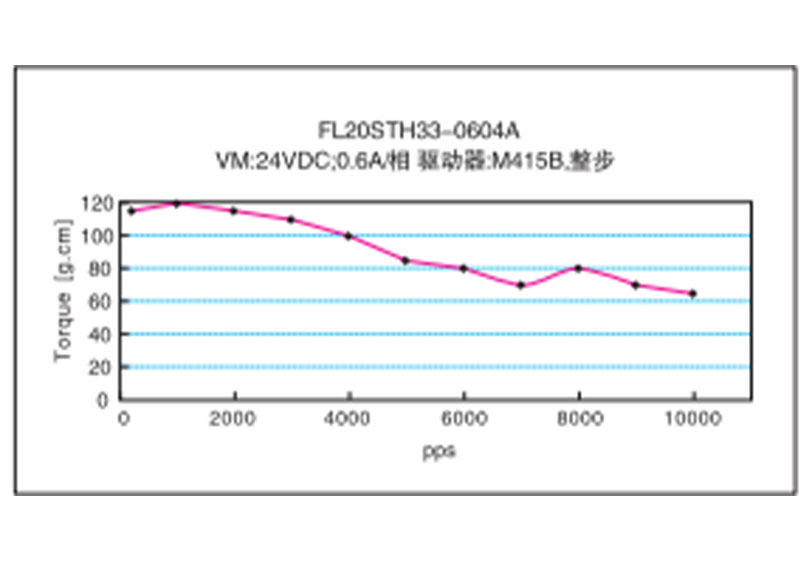

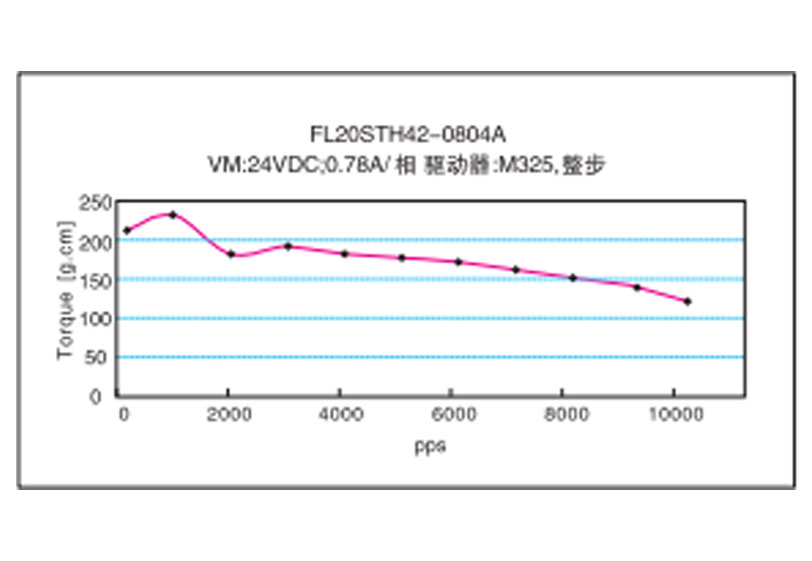

Características del torque de frecuencia
