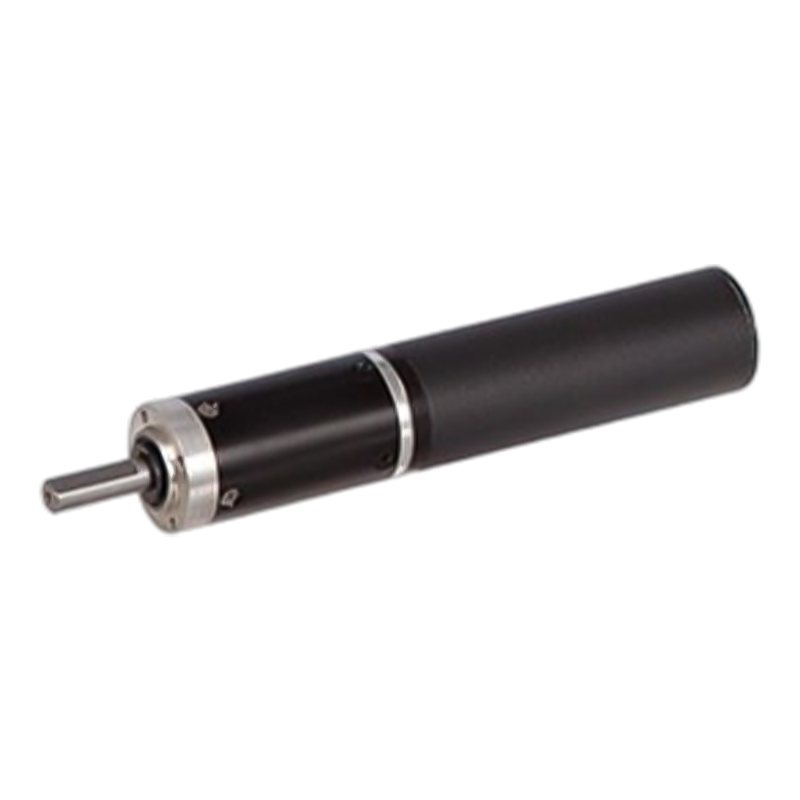

22JX10K/22ZWN70 22mm 0.1N.m1.0N.m Motor de engranaje planetario sin escobillas de corriente continua

22JX10K/22ZWN70 22mm 0.1N.m1.0N.m Motor de engranaje planetario sin escobillas de corriente continua

El producto 22JX10K/22ZWN70 es un reductor planetario con un diámetro exterior de 22 mm, que permite el rango de torque de 0.1n.m ~ 1.0n.m, el material del anillo de engranaje interno está hecho de metal, adecuado para un entorno de voltaje dual de 12V/24 V.
Ningún cepillo, el desgaste se concentra principalmente en los rodamientos, el diseño de la carga de engranajes planetarios para reducir el desgaste de un solo punto, la combinación de los dos reduce significativamente la pérdida mecánica, la vida de hasta decenas de miles de horas y solo el polvo de mantenimiento. La característica sin chispas reduce la interferencia electromagnética y es adecuada para instrumentos de precisión y ambientes industriales con operación continua a largo plazo. Respuesta dinámica alta y diseño compacto para agarre preciso.

  • 22JX10K/22ZWN70 22mm 0.1N.m1.0N.m Motor de engranaje planetario sin escobillas de corriente continua
Descargar Consulta de productos
ANTERIOR：28JXB30K/28ZWN38 12v/24v 28mm Motor de engranaje planetario sin escobillas de corriente continua
SIGUIENTE：22JX10K/22ZWN45 22mm 7000 RPM Motor de engranaje planetario sin escobillas de corriente continua

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN70

Caja de cambios planetaria de 22 mm OD,

Rango de carga permitido: 0.1n.m ~ 1.0n.m

Motor de engranaje planetario BLDC (material de engranaje de anillo: metal)

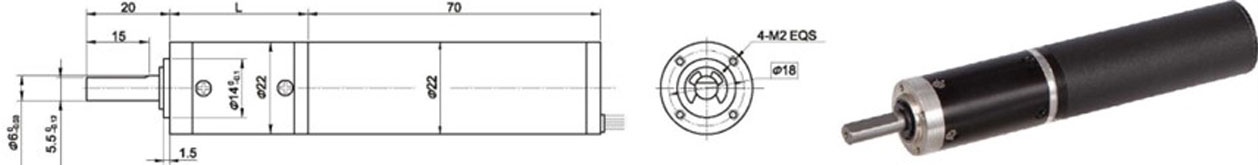

Dimensiones

Datos técnicos de motor sin escobillas

TIPO

Número de polos

Número de fases

Voltaje VDC

Velocidad sin carga r/min

Velocidad r/min

Par mN·m

Poder w

Par mN·m

Corriente A

Resistencia línea a línea en ohmios

Inductancia línea a línea mH

22ZWN70-2460

8

3

24

6000

3500

22

8

50

1.5

11.8

4.2

Datos técnicos del motor de engranajes

Configuración 22ZWN70-2460 Motor DC sin escobillas (22ZWN70-2460 MOTOR BLDC)

Relación de reducción

3.7

5.2

14

19

27

51

Número de trenes de engranajes

1

1

2

2

2

3

Longitud (l) mm

24.4

24.4

33

33

33

41.5

Velocidad sin carga r/min

1617

1158

429

316

222

118

Velocidad nominal Ranin

943

676

250

184

130

69

Par nominal N·m

0.073

0.1

0.25

0.34

0.48

0.8

Carga máxima permitida a corto plazo n.m

0.3

0.3

1.2

1.2

1.2

2.5
