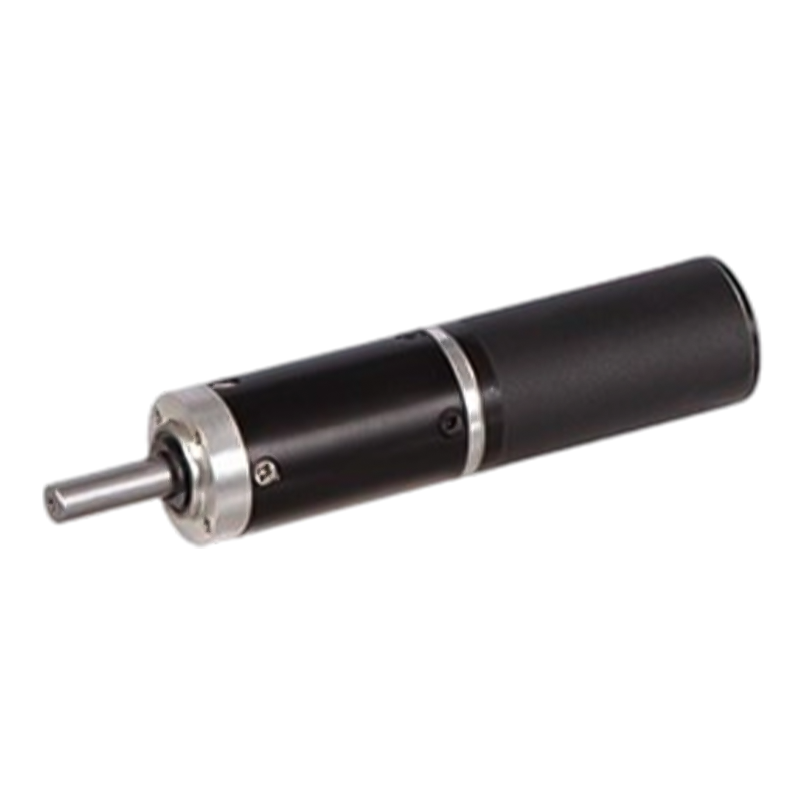

22JX10K/22ZWN45 22mm 7000 RPM Motor de engranaje planetario sin escobillas de corriente continua

22JX10K/22ZWN45 22mm 7000 RPM Motor de engranaje planetario sin escobillas de corriente continua

El motor de engranaje planetario DC sin escobillas 22JX10K/22ZWN45 utiliza un anillo interno de metal con un diámetro exterior de 22 mm, lo que permite un rango de torque de 0.05n.m ~ 0.5n.m, y una velocidad sin carga de 7000 rpm.
A través de la malla de engranajes en múltiples etapas, se puede lograr una alta relación de desaceleración en un pequeño volumen (como hasta 9000: 1 en cuatro etapas), y el par de salida es grande y distribuido uniformemente, lo que es adecuado para escenarios de limitación de espacio, como juntas de robot y equipos de automatización. El rotor del motor sin escobillas utiliza imanes permanentes, que es más delgado y más ligero, y combinado con el diseño compacto de los engranajes planetarios, la estructura general es más pequeña.

  • 22JX10K/22ZWN45 22mm 7000 RPM Motor de engranaje planetario sin escobillas de corriente continua
Descargar Consulta de productos
ANTERIOR：22JX10K/22ZWN70 22mm 0.1N.m1.0N.m Motor de engranaje planetario sin escobillas de corriente continua
SIGUIENTE：No hay artículo siguiente

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

Caja de cambios planetaria de 22 mm OD,

Rango de carga permitido: 0.05n.m ~ 0.5n.M

Motor de engranaje planetario BLDC (material de engranaje de anillo: metal)

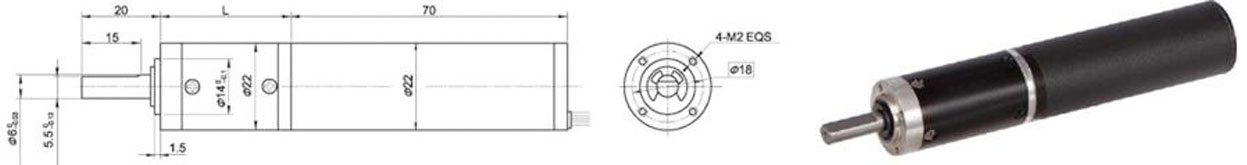

Dimensiones

Motor de CC sin escobillas de 3 fase 10, con controlador externo

Datos técnicos de motor sin escobillas

TIPO

Número de polos

Número de fases

Voltaje VDC

Velocidad sin carga r/min

Velocidad r/min

Par mN·m

Poder w

Par mN·m

Corriente A

Resistencia línea a línea en ohmios

Inductancia línea a línea mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Datos técnicos del motor de engranaje sin escobillas

Configuración 22ZWN45-2470 Motor BLDC (22ZWN45-2470 MOTOR BLDC)

Relación de reducción

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

4

Longitud (l) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Velocidad sin carga r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Velocidad nominal Ranin

1240

888

329

242

170

90

65

46

33

24

17

12

Par nominal N·m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Carga máxima permitida a corto plazo n.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
