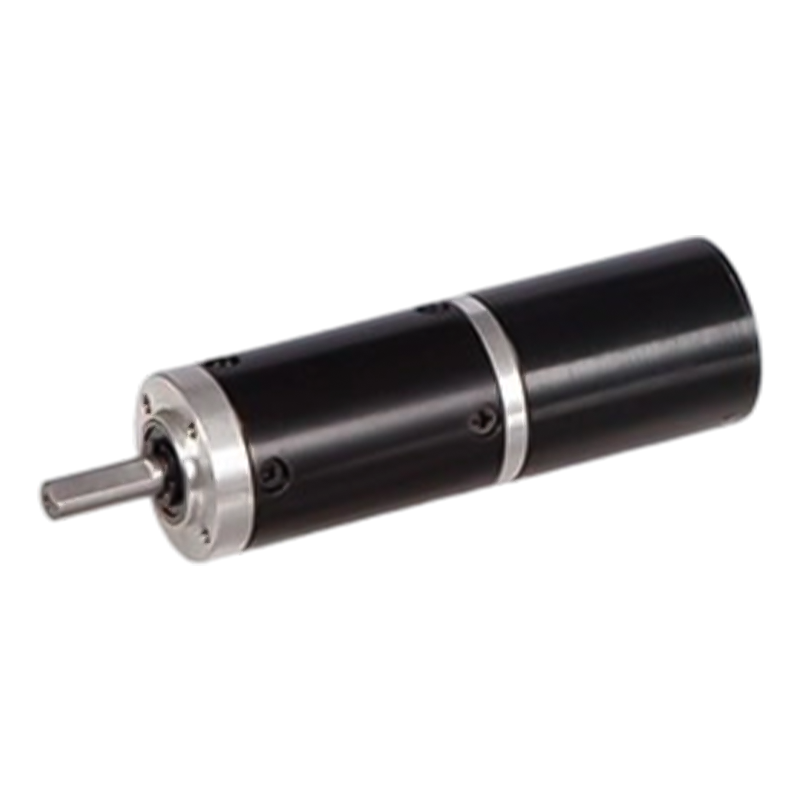

28JXB30K/28ZWN38 12v/24v 28mm Motor de engranaje planetario sin escobillas de corriente continua

28JXB30K/28ZWN38 12v/24v 28mm Motor de engranaje planetario sin escobillas de corriente continua

El motor de engranaje planetario CC sin escobillas 28JXB30K/28ZWN38 es una unidad de potencia compacta con un diámetro exterior de 28 mm, adecuado para entornos de doble voltaje de 12V/24 V, utilizando un diseño de anillo de engranaje interno de metal.
Admite una regulación de velocidad precisa (amplio rango de regulación de velocidad), velocidad de respuesta rápida. La transmisión de engranajes planetarios tiene una alta precisión de repetición (relación de fase típica 9: 1), y aún puede estabilizar la salida cuando cambia la carga, asegurando la precisión de posicionamiento repetido del equipo. No hay sonido de fricción de inversión mecánica, la malla múltiple de equipo planetario reduce la vibración, los dos trabajan juntos para hacer que el ruido de operación ≤50dB (a), adecuado para equipos médicos, robots de servicio y otros escenarios silenciosos.

  • 28JXB30K/28ZWN38 12v/24v 28mm Motor de engranaje planetario sin escobillas de corriente continua
Descargar Consulta de productos
ANTERIOR：28JXB30K/28ZWN77 28mm 0.3N.m3.0N.m Motor de engranaje planetario sin escobillas de corriente continua
SIGUIENTE：22JX10K/22ZWN70 22mm 0.1N.m1.0N.m Motor de engranaje planetario sin escobillas de corriente continua

+86 0579-86817938-836

[email protected]

28JXB30K/28ZWN38

Caja de cambios planetaria de 28 mm OD,

Rango de carga permitido: 0.3n.m ~ 3.0n.m

Motor de engranaje planetario BLDC (material de engranaje de anillo: metal)

Dimensiones

Datos técnicos de motor sin escobillas

TIPO

Número de polos

Número de fase

Voltaje VDC

Velocidad sin carga r/min

Velocidad r/min

Par mN·m

Poder w

Par mN·m

Corriente A

Ohmios de resistencia de línea a línea

Inductancia línea a línea mH

28ZWN38-2430

4

3

24

3000

2000

5

1

15

0.45

93.3

28

28ZWN38-2440

4

3

24

4000

2700

7

1.9

21

0.6

55

18.3

Datos técnicos del motor de engranaje sin escobillas

Configuración 28ZWN38-2430 Motor DC sin escobillas (28ZWN38-2430 MOTOR BLDC)

Relación de reducción

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Longitud (l) mm

31

31

40.1

40.1

40.1

49

49

49

49

57.9

57.9

57.9

57.9

57.9

Velocidad sin carga r/min

809

576

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

Velocidad nominal Ranin

539

386

143

105

74

39

28

20

14

11

7.6

5.4

3.9

2.8

Par nominal N·m

0.017

0.023

0.057

0.077

0.11

0.19

0.26

0.37

0.51

0.61

0.86

1.2

1.7

2

Carga máxima permitida a corto plazo n.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9
Configuración 28ZWN38-2440 Motor BLDC (28ZWN38-2440 Motor BLDC)

Relación de reducción

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Número de trenes de engranajes

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Longitud (l) mm

31

31

40.1

40.1

40.1

49

49

49

49

57.9

57.9

57.9

57.9

57.9

Velocidad sin carga r/min

1078

772

286

211

148

78

56

40

29

21

15

11

7.8

5.6

Velocidad nominal Ranin

728

521

193

142

100

53

38

27

19

14

10

7.3

5.2

3.8

Par nominal N·m

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1.2

1.7

2.3

3

Carga máxima permitida a corto plazo n.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9
