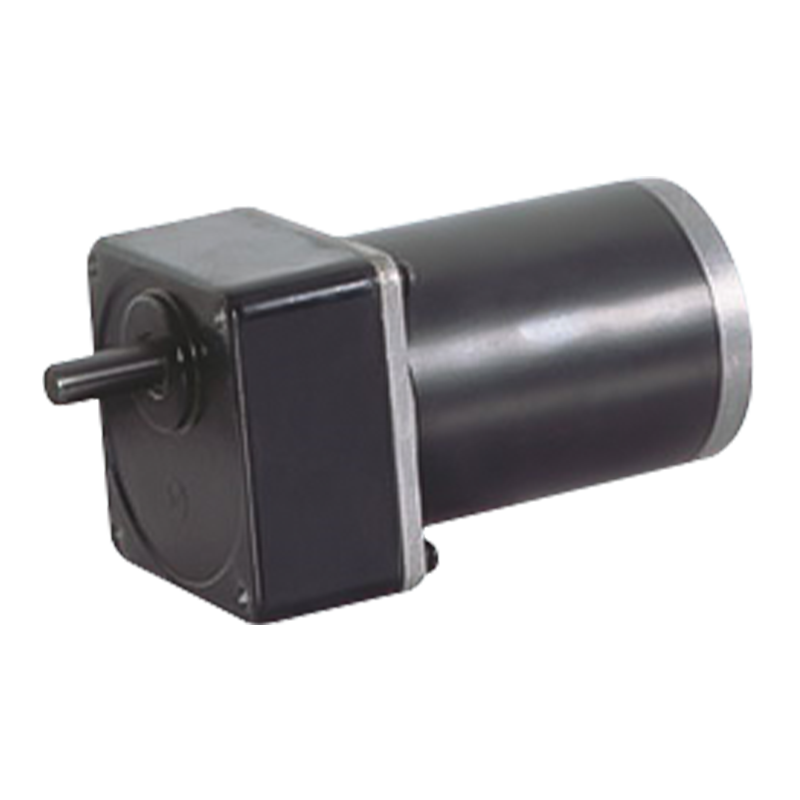

90JB200K/80ZY115 2000-3000rpm 20N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

90JB200K/80ZY115 2000-3000rpm 20N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

El motor de engranaje de CC Magnet Magnet Magnet de 90JB200K/80Zy115 es un grupo de unidades de potencia con un diámetro exterior de 90 mm, lo que permite una carga de torque de 20n.m y una velocidad de carga sin carga de 2000-3000 rpm.
El mecanismo de engranaje paralelo puede aumentar el par de salida, a través de un diseño razonable de la relación de engranaje, puede satisfacer las necesidades de diferentes cargas, adecuada para equipos que requieren un torque grande, como robots, vehículos eléctricos, etc. La eficiencia de la transmisión de engranajes paralelos es mayor, lo que puede transferir efectivamente la potencia del motor y reducir la pérdida de energía, y es más adecuada para algunas octavilizaciones que requieren una alta eficiencia energética. .

  • 90JB200K/80ZY115 2000-3000rpm 20N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente
Descargar Consulta de productos
ANTERIOR：104JB300K/80ZY125 12v/24v 104mm 30N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente
SIGUIENTE：80JB100K/80ZY115 PWM 10N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Rango de carga permitido: 20n.M

PM DC Motor de engranaje espolón

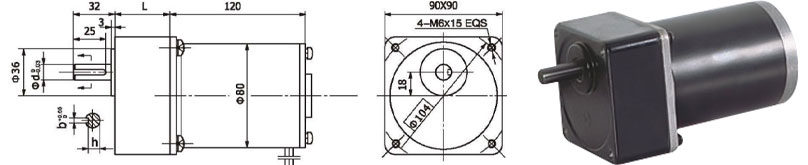

Dimensiones

(1) Configuración estándar: Diámetro D = 15, Keyway B = 5 、 H = 12
(2) Opcional: diámetro = 12, Keyway B = 4 、 H = 9.5

Datos técnicos de motor

TIPO

Voltaje nominal VDC

Velocidad sin carga r/min

Corriente sin carga A

Velocidad nominal r/min

Par nominal N·m

Potencia de salida w

Corriente calificada a

Par de paradas n.m

Corriente de parada A

80Zy115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80yy115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Datos técnicos del motor de engranajes

Configuración 80Zy115-2420 DC Motor (80Zy115-2420 DC Motor)

Relación de reducción

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Número de trenes de engranajes

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Longitud (l) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Velocidad sin carga r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Velocidad nominal r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Par nominal Nuevo Méjico

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Carga máxima permitida a corto plazo n.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Dirección de rotación

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW
Configuración 80Zy115-2430 DC Motor (80yy115-2430 DC Motor)

Relación de reducción

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Número de trenes de engranajes

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Longitud (l) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Velocidad sin carga r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Velocidad nominal r/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Par nominal Nuevo Méjico

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Carga máxima permitida a corto plazo n.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Dirección de rotación

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

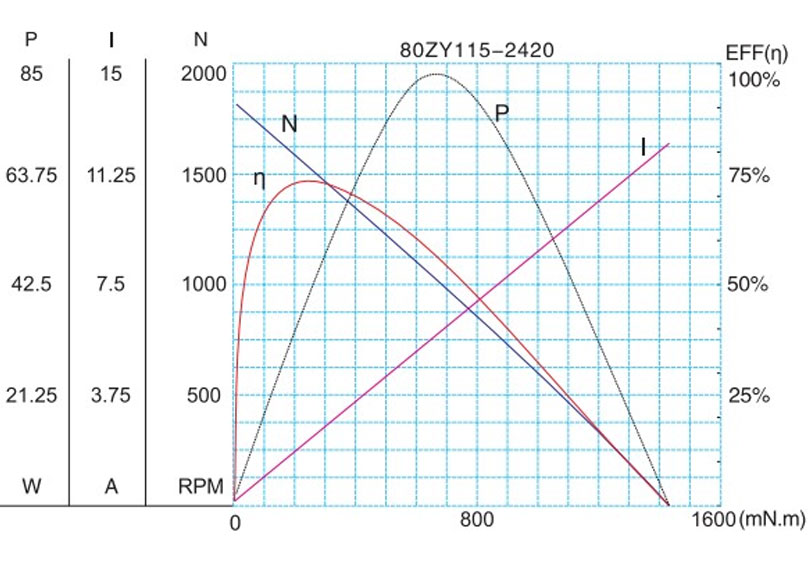

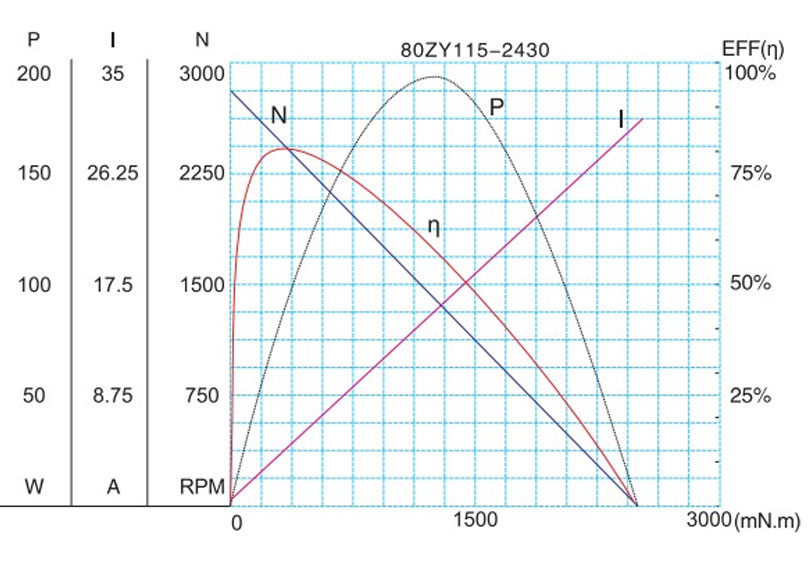

Figura característica del motor

F-14

Los parámetros técnicos están sujetos a cambios sin previo aviso.*
