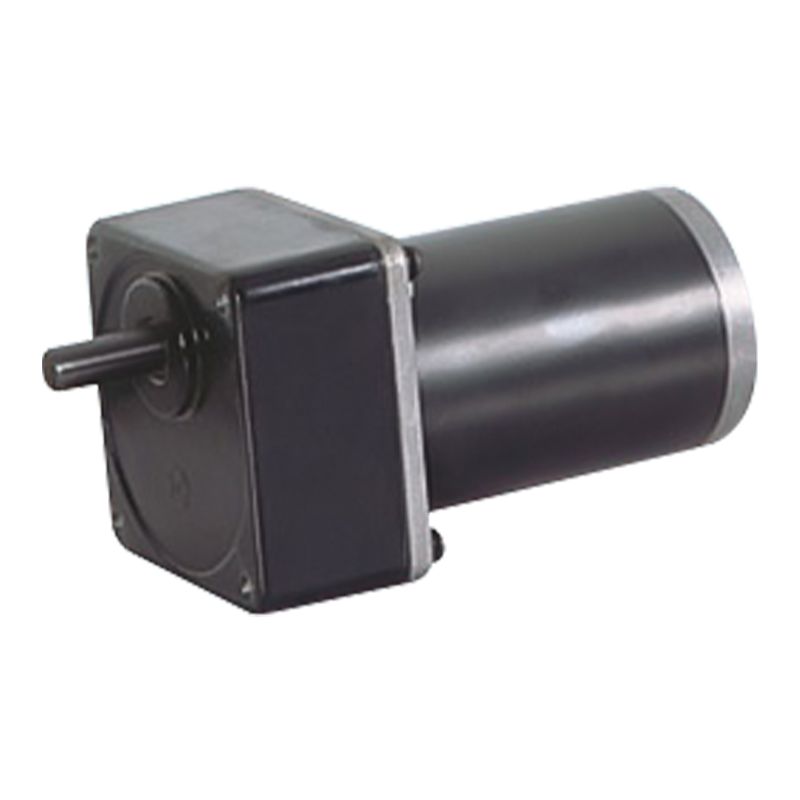

104JB300K/80ZY125 12v/24v 104mm 30N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

104JB300K/80ZY125 12v/24v 104mm 30N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

104JB300K/80Zy125 es un reductor de engranaje integral con un diámetro exterior de 104 mm, que permite una carga de 30n.m y es adecuada para entornos de doble voltaje de 12 V/24 V.
Combinado con un sensor de posición y un sistema de control adecuado, el motor de engranaje paralelo cepillado puede lograr un control de posición más preciso. En el enlace de posicionamiento de la línea de producción automatizada, las piezas mecánicas se pueden colocar con precisión a la posición especificada, mejorando el grado de automatización y precisión de la producción. La estructura compacta y el pequeño tamaño axial de la caja de cambios del eje paralelo son adecuados para escenarios limitados del espacio (como robots pequeños, electrodomésticos, etc.). La transmisión paralela de engranajes es suave, el ruido bajo, puede proporcionar una potencia más estable, de modo que el equipo se ejecuta más estable y confiable, adecuado para equipos con altos requisitos de estabilidad operativa.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente
Descargar Consulta de productos
ANTERIOR：No hay artículo anterior
SIGUIENTE：90JB200K/80ZY115 2000-3000rpm 20N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Rango de carga permitido: 30n.M

PM DC Motor de engranaje espolón

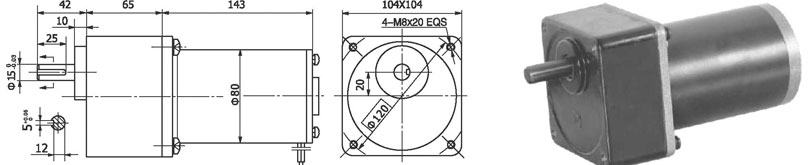

Dimensiones

Caja de cambios integrada de 104 mm, con un torque nominal de hasta 30.0 n. M., Engranajes de acero de aleación de construcción, todos equipados con rodamientos de bolas.

Datos técnicos de motor

TIPO

Voltaje nominal VDC

Velocidad sin carga r/min

Corriente sin carga A

Velocidad nominal r/min

Par nominal N·m

Potencia de salida w

Corriente calificada a

Par de paradas n.m

Corriente de parada A

80Zy125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80Zy125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Datos técnicos del motor de engranajes

Configuración 80Zy125-2420 DC Motor

Relación de reducción

3

5

7.5

10

12.5

20

25

30

50

75

Número de trenes de engranajes

2

2

2

3

3

3

3

3

4

4

Longitud (l) mm

65

65

65

65

65

65

65

65

65

65

Velocidad sin carga r/min

667

400

267

160

160

100

80

67

40

27

Velocidad nominal r/min

567

340

227

136

136

85

68

57

34

23

Par nominal Nuevo Méjico

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Carga máxima permitida a corto plazo n.m

10

10

10

30

30

30

30

30

60

60

Dirección de rotación

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW
Configuración 80Zy125-2435 DC Motor

Relación de reducción

3

5

7.5

10

12.5

20

25

30

50

75

Número de trenes de engranajes

2

2

2

3

3

3

3

3

4

4

Longitud (l) mm

65

65

65

65

65

65

65

65

65

65

Velocidad sin carga r/min

1167

700

467

350

280

175

140

117

70

47

Velocidad nominal r/min

1000

600

400

300

240

150

120

100

60

40

Par nominal Nuevo Méjico

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Carga máxima permitida a corto plazo n.m

10

10

10

30

30

30

30

30

60

60

Dirección de rotación

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

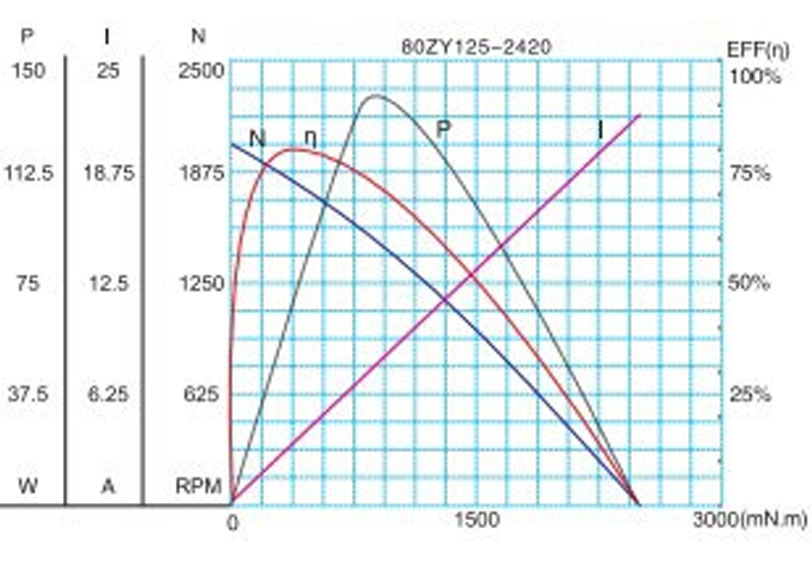

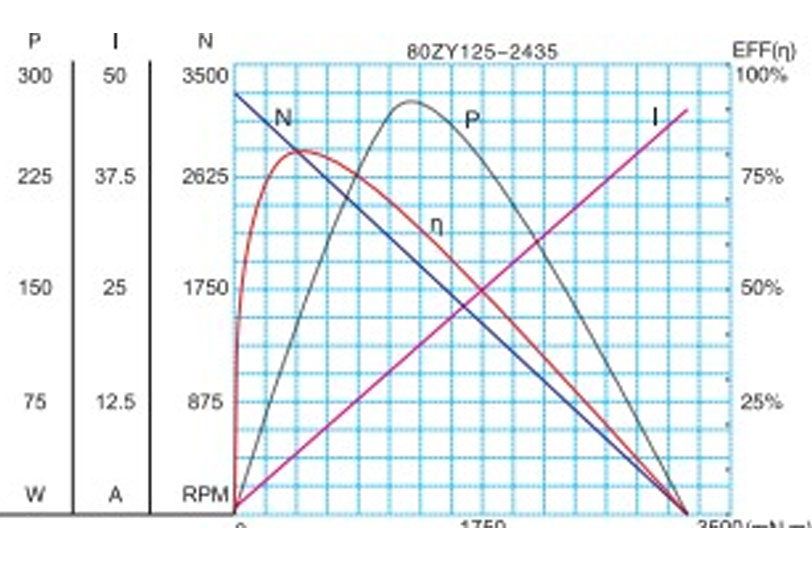

Figura característica del motor

F-15

Los parámetros técnicos están sujetos a cambios sin previo aviso.*
