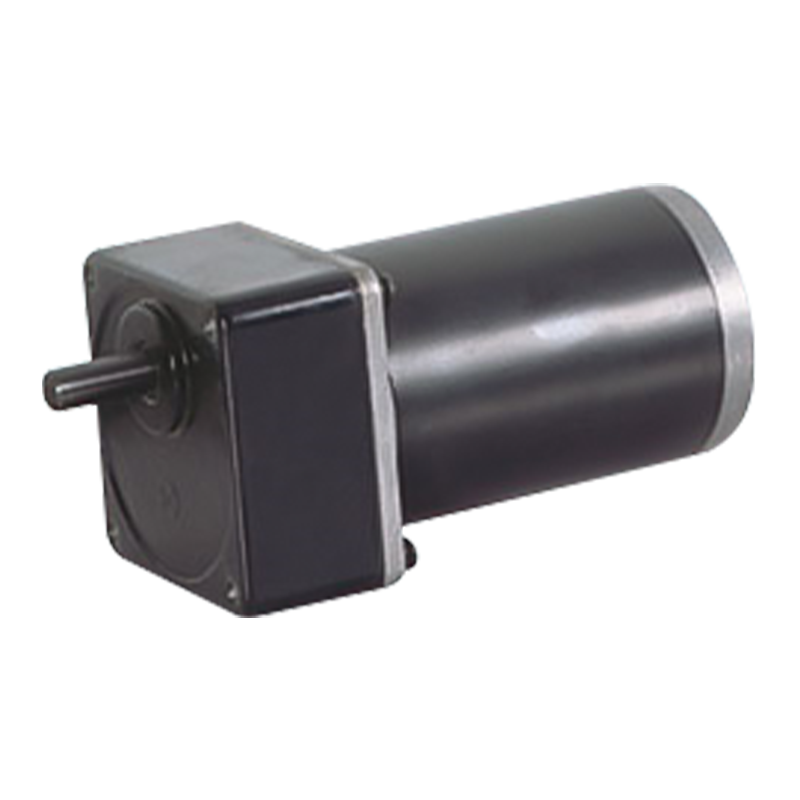

80JB100K/80ZY115 PWM 10N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

80JB100K/80ZY115 PWM 10N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

El 80JB100K/80Zy115 es una caja de cambios planetaria de alto rendimiento de 80 mm diseñada para una amplia gama de aplicaciones que requieren un control de torque preciso. Con una carga permitida de 10n.m, la caja de cambios ofrece eficiencia de transmisión y durabilidad.
La velocidad se puede controlar directamente ajustando el voltaje de entrada, y la regulación de la velocidad es simple (como la regulación de voltaje PWM), sin algoritmos de control complejos, y es adecuado para los requisitos de regulación de la velocidad de bajo costo. Combinado con un sensor de posición y un sistema de control adecuado, el motor de engranaje paralelo cepillado puede lograr un control de posición más preciso. En el enlace de posicionamiento de la línea de producción automatizada, las piezas mecánicas se pueden colocar con precisión a la posición especificada, mejorando el grado de automatización y precisión de la producción.

  • 80JB100K/80ZY115 PWM 10N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente
Descargar Consulta de productos
ANTERIOR：90JB200K/80ZY115 2000-3000rpm 20N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente
SIGUIENTE：80JB100K/80ZY100 2000-3000rpm 10N.m Motor de engranaje con piñón de corriente continua y escobillas de imán permanente

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Brida de carga permitida: 10n.m

PM DC Motor de engranaje espolón

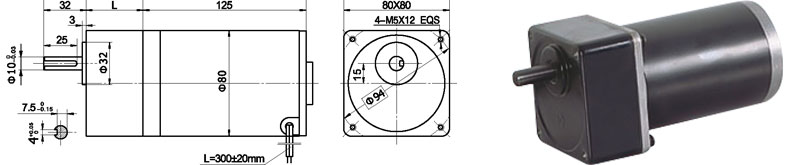

Dimensiones

Caja de cambios integrada de 80 mm, con un torque nominal de hasta 10.0 n. M., Engranajes de acero de aleación de construcción, todos equipados con rodamientos de bolas.

Datos técnicos de motor

TIPO

Voltaje nominal VDC

Velocidad sin carga r/min

Corriente sin carga A

Velocidad nominal r/min

Par nominal N·m

Potencia de salida w

Corriente calificada a

Par de paradas n.m

Corriente de parada A

80Zy115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80yy115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Datos técnicos del motor de engranajes

Configuración 80Zy115-2420 DC Motor (80Zy115-2420 DC Motor)

Relación de reducción

3

5

7.5

10

12.5

15

25

30

50

Número de trenes de engranajes

2

2

2

2

2

2

3

3

3

Longitud (l) mm

32

32

32

32

32

32

43

43

43

Velocidad sin carga r/min

667

400

267

200

160

133

80

67

40

Velocidad nominal r/min

567

340

227

170

136

113

68

57

34

Par nominal Nuevo Méjico

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Carga máxima permitida a corto plazo n.m

15

15

15

15

15

15

30

30

30

Dirección de rotación

CW

CW

CW

CW

CW

CW

Ccw

CCW

CCW
Configuración 80Zy115-2430 DC Motor (80yy115-2430 DC Motor)

Relación de reducción

3

5

7.5

10

12.5

15

25

30

50

Número de trenes de engranajes

2

2

2

2

2

2

3

3

3

Longitud (l) mm

32

32

32

32

32

32

43

43

43

Velocidad sin carga r/min

1000

600

400

300

240

200

120

100

60

Velocidad nominal r/min

800

520

347

260

208

173

104

87

52

Par nominal Nuevo Méjico

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Carga máxima permitida a corto plazo n.m

15

15

15

15

15

15

30

30

30

Dirección de rotación

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

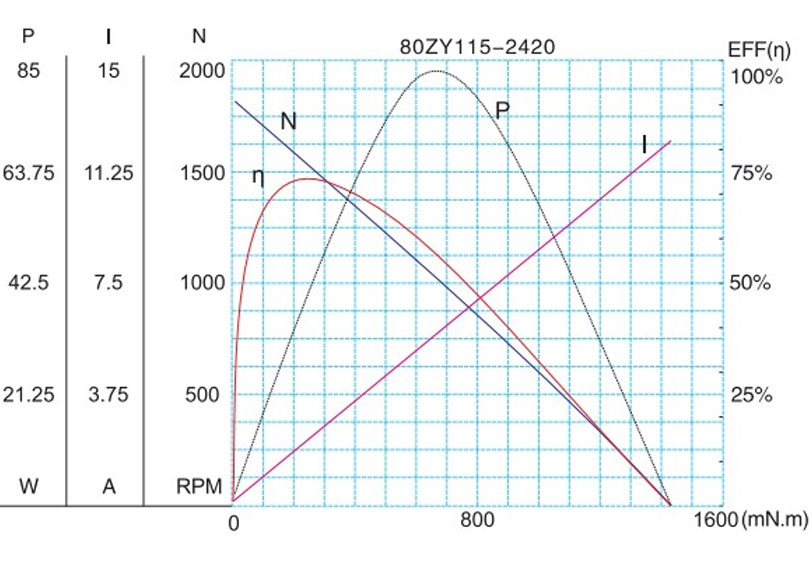

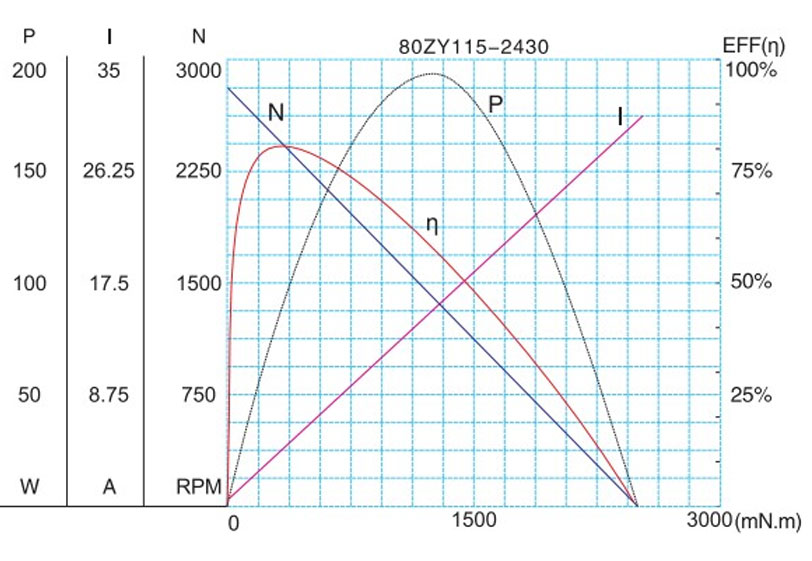

Figura característica del motor

F-13

Los parámetros técnicos están sujetos a cambios sin previo aviso.*
