72JX850K 72mm 15-85N.m Caja de engranaje planetario

72JX850K 72mm 15-85N.m Caja de engranaje planetario

El 72JX850K presenta una construcción de engranajes planetarios de metal con un diámetro exterior de 72 mm para la salida de par compacta y alta. El par permitido varía de 15n.m a 85n.m, y admite voltajes duales de 12V/24 V para adaptarse a diferentes escenarios de eficiencia energética.
La relación de transmisión de la caja de cambios planetaria de una sola etapa es generalmente entre 3-10, y cuando la caja de cambios planetaria de varias etapas se usa en serie, la relación de transmisión puede alcanzar docenas o incluso cientos, lo que puede cumplir con los requisitos de diferentes equipos para la relación de transmisión. En comparación con las cajas de cambios de eje paralelo convencionales, las cajas de cambios planetarias pueden ser de 30% a 50% más pequeñas en volumen y más liviano que las cajas de cambios de eje paralelo convencional con la misma relación de transmisión y capacidad de carga, haciéndolas fáciles de instalar e implementar en equipos con restricciones espaciales.

  • 72JX850K 72mm 15-85N.m Caja de engranaje planetario
Descargar Consulta de productos
ANTERIOR：82JX1200K 82mm 20-120N.m Caja de engranaje planetario
SIGUIENTE：56JX300K 56mm 3-30N.m Caja de engranaje planetario

+86 0579-86817938-836

[email protected]

Caja de cambios planetaria de 72 mm 72JX850K

Caja de cambios planetaria de 72 mm,

Rango de carga permitido: 15n.m〜85n.M

Caja de cambios planetaria

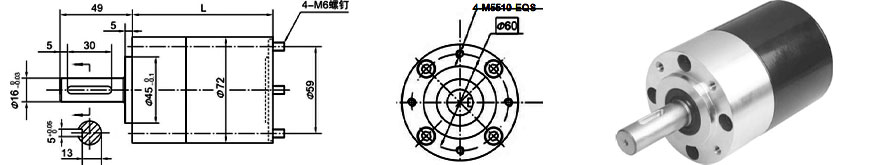

Dimensiones

Parámetro

Parámetro de relación de engranaje

Relación de engranaje

L dimensión

Etapa 1

3.7 ~ 6.75

56

Etapa2

14 ~ 46

75.5

Etapa 3

51 ~ 308

95.5
Parámetro

Parámetro

Etapa 1

Etapa2

Etapa 3

Eficiencia de transmisión

90%

81%

73%

Torque de tolerancia nominal

15n.m

45n.m

85n.m

Torque de tolerancia momentánea máxima

Tres veces del par nominal

Temperatura de funcionamiento

-10 ℃ ~ 80 ℃

Humedad ambiental operativa

20% 〜85% RH

Recomendar la velocidad de entrada

≤4000 rpm

Dirección de entrada y salida

Misma dirección

Datos técnicos

Material de alojamiento

Metal

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤320n

Carga axial máxima del eje

≤160n

Desviación radial del eje (cerca de la brida)

≤0.08 mm

Desviación axial del eje

≤0.4 mm

Juego en vacío

≤1.5 °

Fuerza de ajuste de prensa de eje, max

≤400n
