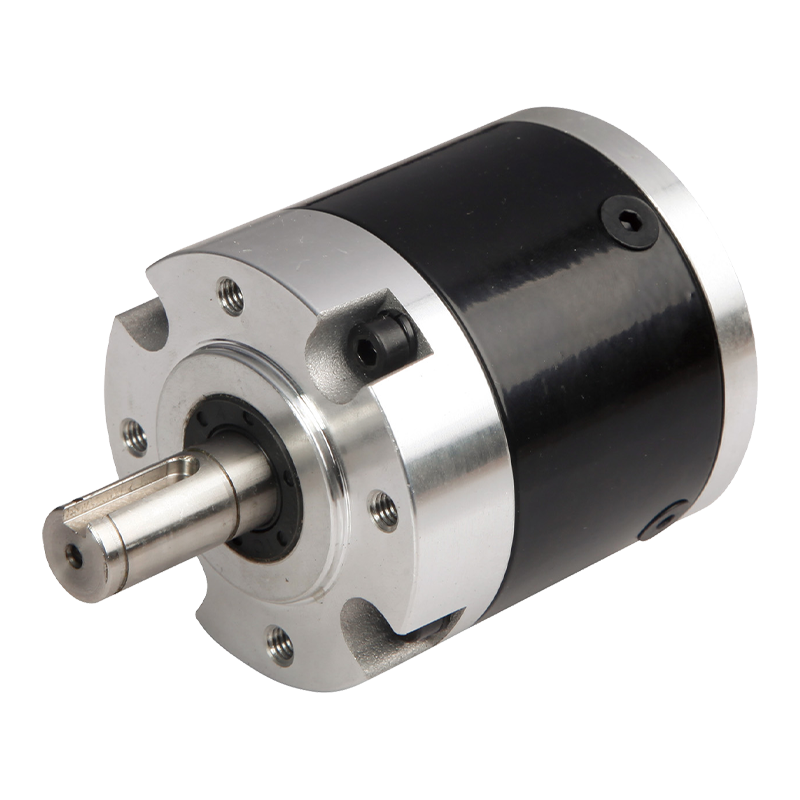

56JXL300K 56mm Caja de engranaje planetario de bajo ruido 300N

56JXL300K 56mm Caja de engranaje planetario de bajo ruido 300N

La caja de cambios planetaria de bajo ruido de 56JXL300K es un producto de alto rendimiento diseñado específicamente para aplicaciones de alta precisión y bajo ruido. Esta caja de cambios presenta una estructura de engranajes planetarios de bajo ruido de dientes helicoidales de 56 mm, que permite un rango de torque de 3n.m a 30n.m, lo que lo hace adecuado para varios equipos de automatización industrial y maquinaria de precisión. El material de la carcasa consiste en dientes helicoidales de metal y plástico, lo que garantiza la robustez y la durabilidad. El tipo de cojinete del eje de salida son los rodamientos de rodamiento, con una carga radial máxima permitida de 200n y una carga axial máxima permitida de 100N. El juego radial del eje es inferior a 0.04 mm, y el juego axial es inferior a 0.3 mm, con una reacción violenta sin carga de 1.5 °. La fuerza de ajuste de prensa máxima del eje es de 300n, lo que garantiza una operación estable en condiciones de alta carga. Los parámetros de la relación de transmisión incluyen la etapa uno, dos, tres y cuatro, correspondientes a diferentes eficiencias de transmisión y pares de tolerancia nominal, cumplen con los requisitos de varios escenarios de aplicación. El rango de temperatura de funcionamiento es de -10 ° C a 80 ° C, con una humedad ambiental operativa del 20% al 85% HR, y una velocidad de entrada recomendada que no exceda de 4000 rpm.

  • 56JXL300K 56mm Caja de engranaje planetario de bajo ruido 300N
Descargar Consulta de productos
ANTERIOR：No hay artículo anterior
SIGUIENTE：52JXML200K 52mm Caja de engranaje planetario helicoidal con 90% de relación de reducción y bajo ruido

+86 0579-86817938-836

[email protected]

Caja de cambios planetaria de 56 mm 56JXL300K

Caja de cambios planetario de bajo ruido de 56 mm de dientes helicoidales,

Rango de carga permitido: 3n.m〜30n.m

Caja de cambios planetaria de bajo ruido

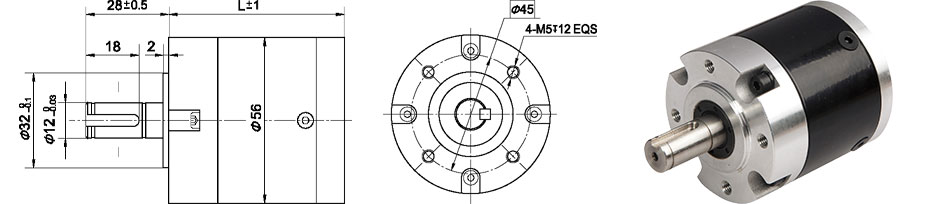

Dimensiones

Parámetro

Parámetro de relación de engranaje

Relación de engranaje

L dimensión

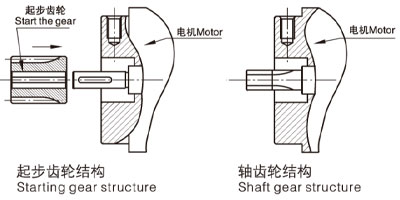

Dientes del eje, estructura inicial

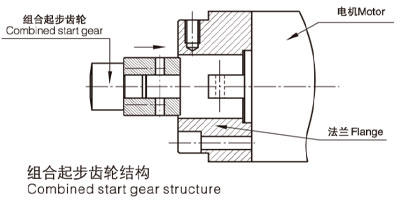

Estructura inicial combinada

Etapa 1

4.2 ~ 9

47

64

Etapa2

15 ~ 38

59

72

Etapa 3

54 ~ 163

78

91
Etapa 4

196 ~ 691

90

103
Parámetro

Parámetro

Etapa 1

Etapa2

Etapa 3

Etapa 4

Eficiencia de transmisión

0.9

0.81

0.73

0.66

Torque de tolerancia nominal

3n.m

12n.m

20n.m

30n.m

Torque de tolerancia momentánea máxima

Tres veces del par nominal

Temperatura de funcionamiento

-10 ℃ ~ 80 ℃

Humedad ambiental operativa

20%~ 85%RH

Recomendar la velocidad de entrada

≤4000 rpm

Dirección de entrada y salida

Misma dirección

Datos técnicos

Material de alojamiento

Meta "helicoidal de plástico

Rodamiento en la salida

Rodamientos

Carga radial máxima (a 10 mm del brida)

≤200n

Carga axial máxima del eje

≤100n

Desviación radial del eje (cerca de la brida)

≤0.04 mm

Desviación axial del eje

≤0.3 mm

Juego en vacío

≤1.5 °

Fuerza de ajuste de prensa de eje, max

≤300n

Esquema de coincidencia de motor

Módulo

No dientes

Etapa 1

Etapa2

Etapa 3

Etapa4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
