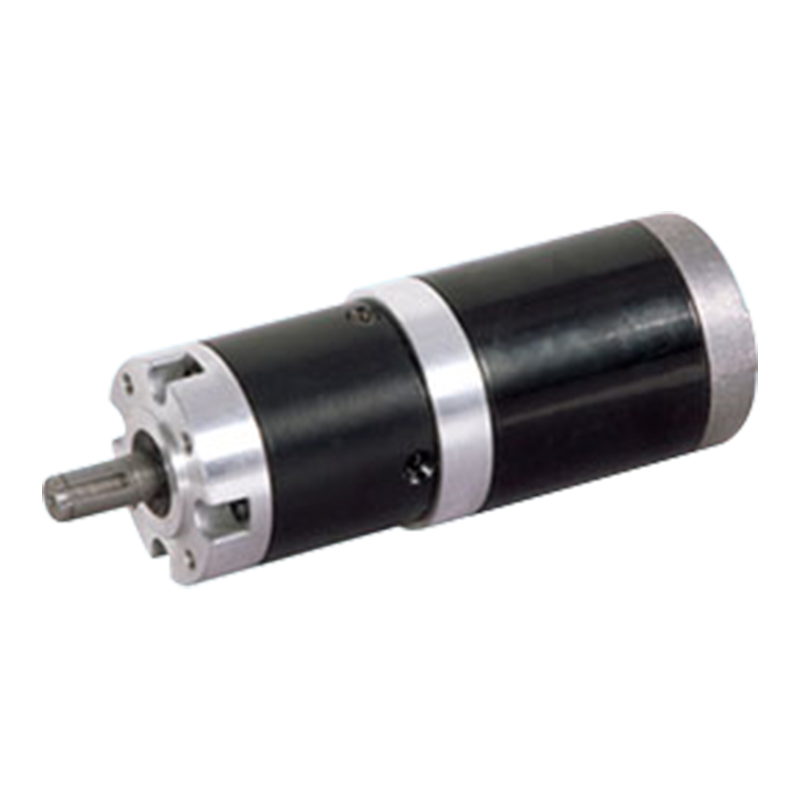

56JX200K/60ZY95 56mm 2-20N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

56JX200K/60ZY95 56mm 2-20N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

El motor de engranaje planetario DC Magnet DC de 56JX200K/60Zy95 presenta un diámetro exterior compacto de 56 mm y una estructura de engranaje planetario de metal, que ofrece una alta salida de par. Las opciones de doble voltaje (12V/24V/48V) atienden a diversos requisitos de eficiencia, con la versión de 48V optimizada para aplicaciones de alta potencia de densidad.

La corriente nominal (1.3a-3.0a) garantiza el consumo de energía adaptable, mientras que las relaciones de reducción de etapas múltiples (36/43/75/13/15) habilitan un ajuste de velocidad preciso (114–765 rpm) con ± 2% de tolerancia para la transmisión estable. Altas relaciones de reducción (por ejemplo, 75: 1) mejoran el par de baja velocidad para escenarios de carga pesada, mientras que las bajas relaciones (por ejemplo, 13: 1) priorizan la respuesta rápida en las operaciones de servicio ligero.

El sistema de engranajes planetarios garantiza una alta eficiencia de transmisión, y los engranajes metálicos mejoran la durabilidad de los equipos de automatización, los sistemas de clasificación de logística y las herramientas eléctricas. El diseño modular del diámetro del eje/longitud simplifica la integración, reduciendo los costos de instalación. Su amplio rango de torque, alta densidad de torque y control de velocidad preciso de control de velocidad demandas industriales complejas.

  • 56JX200K/60ZY95 56mm 2-20N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
Descargar Consulta de productos
ANTERIOR：56JX300K/60ZY105 2000-5000rpm 2-30N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas
SIGUIENTE：56JX200K/60ZY75 56mm 2-20N.m Motor de engranaje planetario de corriente continua con imán permanente y escobillas

+86 0579-86817938-836

[email protected]

56JX200K/60Zy95

Caja de cambios estándar de 56 mm OD,

Rango de carga permitido: 2n.m ~ 20n.M

PM DC Motor de engranaje planetario (material de engranaje de anillo: metal)

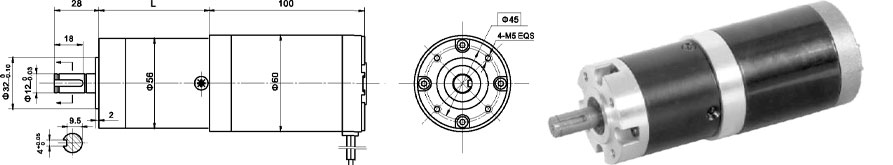

Dimensiones

Datos técnicos de motor

Tipo

Voltaje nominal VDC

Velocidad sin carga r/min

No-cargue actual MA

Velocidad nominal r/min

Torquemn.m nominal

Potencia de salida w

MA de corriente nominal

Par de paradas mn.m

Corriente de parada A

60Zy95-2420

24

2000

0.4

1600

150

25

1.8

560

6

60zy95-2430

24

3000

0.5

2400

180

40

3

690

11

Datos técnicos del motor de engranajes

Configuración 60Zy95-2420 DC Motor (60Zy95-2420 DC Motor)

Relación de reducción

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

234

Número de trenes de engranajes

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

4

Longitud (l) mm

41

41

41

53

53

53

61

61

64

64

64

64

64

76

76

76

Velocidad sin carga r/min

556

470

266

154

133

111

74

63

43

36

31

26

17

12

10

9

Velocidad nominal r/min

444

376

213

123

106

88

59

50

34

29

24

21

14

9.5

8

6.8

Par nominal N·m

0.48

0.57

1

1.5

1.8

2.1

3.2

3.8

5.1

6

7.1

8.3

12.5

16.5

19.6

20

Carga máxima permitida a corto plazo n.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

60
Configuración 60Zy95-2430 DC Motor (60Zy95-2430 DC Motor)

Relación de reducción

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

Número de trenes de engranajes

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

Longitud (l) mm

41

41

41

53

53

53

53

53

64

64

64

64

64

76

76

Velocidad sin carga r/min

833

706

400

230

200

167

111

94

64

54

46

39

26

18

15

Velocidad nominal r/min

667

565

320

185

160

133

89

75

51

44

37

32

20

14

12

Par nominal N·m

0.58

0.68

0.82

1.9

2.1

2.6

3.9

4.6

6.1

72

8.5

10

15

19

20

Carga máxima permitida a corto plazo n.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

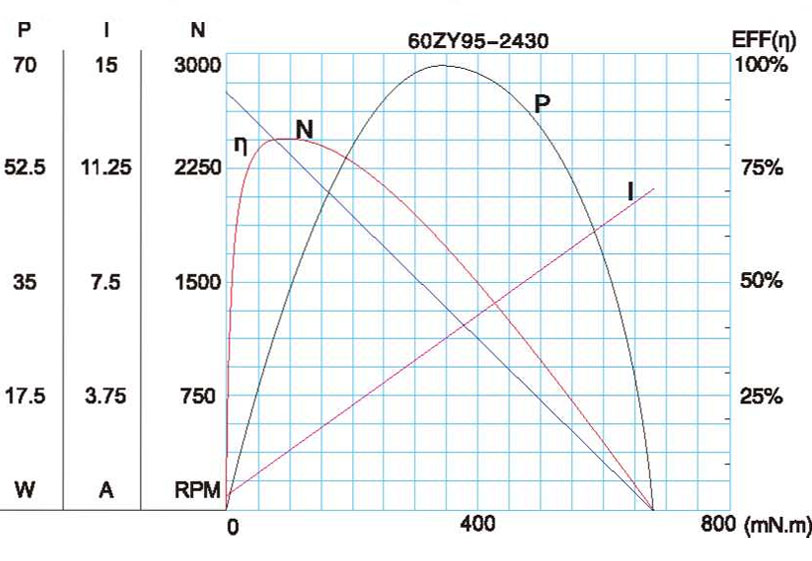

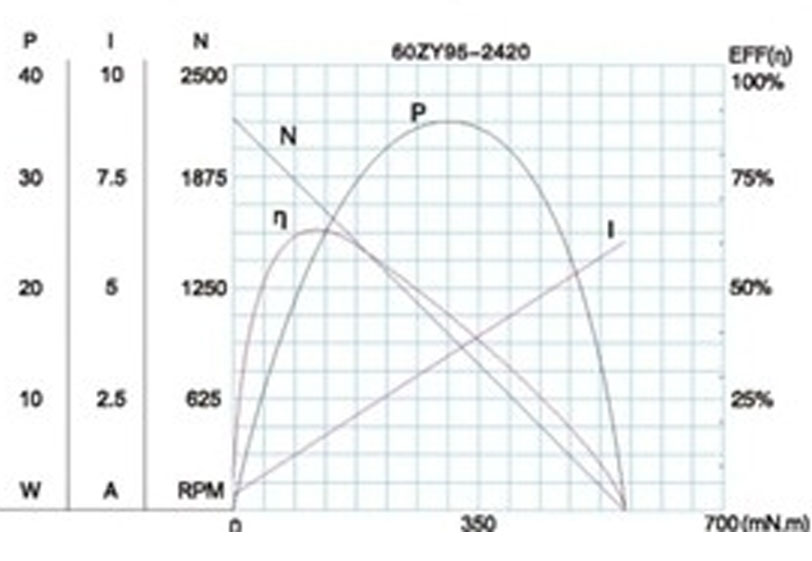

Figura característica del motor

A-29

Los parámetros técnicos están sujetos a cambios sin previo aviso.*
