Un motorreductor de CC es un motor eléctrico de corriente continua acoplado a una caja de cambios mecánica en una única unidad integrada. El motor en sí gira rápido (a menudo de 3000 a 15 000 RPM a voltaje nominal), pero la mayoría de las aplicaciones del mundo real necesitan un movimiento lento y controlado con una fuerza de giro sustancial. La caja de cambios resuelve esto intercambiando velocidad por torque a través de una serie de engranajes engranados. El resultado es un eje de salida que gira mucho más lentamente que el rotor del motor, pero con un par proporcionalmente mayor disponible en el eje.
Sin la caja de cambios, un pequeño motor de CC puede hacer girar las aspas de un ventilador fácilmente, pero tiene dificultades para levantar una carga, impulsar una cinta transportadora o girar una válvula. Con una reducción de engranajes de, digamos, 100:1, el mismo motor que produce 5 mN·m de par de giro libre ahora entrega aproximadamente 500 mN·m en la salida, menos las pérdidas por fricción de la malla de engranajes, típicamente entre un 5% y un 20% dependiendo del tipo de engranaje y la lubricación. Esa multiplicación del par, combinada con la integración compacta del motor y la caja de cambios en un solo conjunto, es la razón por la que los motorreductores de CC se encuentran entre los componentes de movimiento más ampliamente especificados en aplicaciones industriales, comerciales y de consumo.
El diseño de la caja de cambios tiene un mayor impacto en el rendimiento, el tamaño, la eficiencia y el ruido que casi cualquier otra variable de diseño. Cuatro configuraciones dominan el mercado.
Los engranajes rectos tienen dientes rectos cortados paralelos al eje del eje. Son el tipo de engranaje más simple y menos costoso de fabricar, lo que convierte a los motores de CC con engranajes rectos en la opción predeterminada para aplicaciones sensibles al costo. Su principal debilidad es el ruido: debido a que todo el ancho de los dientes engrana simultáneamente en cada contacto de engrane, los engranajes rectos producen un ruido característico a alta velocidad. La eficiencia es buena (normalmente entre el 95% y el 98% por etapa) y soportan bien cargas radiales moderadas. Los motores de engranajes rectos son comunes en impresoras, juguetes, máquinas expendedoras y actuadores livianos donde el funcionamiento silencioso no es una prioridad.

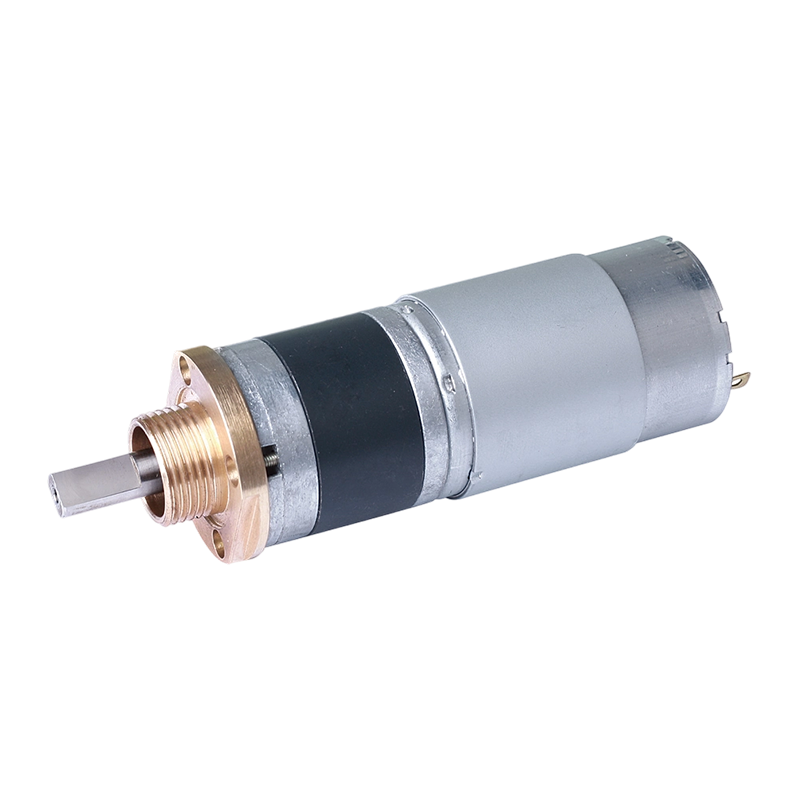

Una caja de cambios planetaria organiza múltiples engranajes "planetarios" alrededor de un engranaje "solar" central, todos contenidos dentro de una corona dentada. Debido a que la carga se comparte entre varios engranajes planetarios simultáneamente, un motor de engranajes planetarios de CC ofrece una densidad de par muy alta en un paquete coaxial compacto. El eje de salida está alineado con el eje del motor, lo que simplifica la instalación en diseños con espacio limitado. Las cajas de engranajes planetarios son más rígidas y precisas que las de tipo recto o helicoidal, lo que las convierte en la opción preferida para robótica, vehículos guiados automáticamente (AGV), destornilladores eléctricos y cualquier aplicación que exija un par elevado, una precisión posicional estricta y una larga vida útil. La compensación es el costo: las cajas de engranajes planetarias son significativamente más caras de producir que las de tipo recto o helicoidal con el mismo par nominal.
Una caja de engranajes helicoidal utiliza un eje helicoidal en forma de tornillo que engrana con una rueda helicoidal en un ángulo de 90 grados. Esta configuración logra relaciones de reducción muy altas en una sola etapa (normalmente de 5:1 a 100:1) y proporciona una característica de autobloqueo natural: cuando el motor se detiene, la carga no puede hacer retroceder la caja de cambios. Esto hace que los motores de CC con engranaje helicoidal sean ideales para aplicaciones donde la carga debe mantener su posición sin energía, como abridores de puertas de garaje, elevadores de escenario, actuadores de camas de hospital y barreras de seguridad. La principal limitación es la eficiencia: la fricción de la malla del engranaje helicoidal es alta, con una eficiencia típica de una sola etapa que oscila entre el 50% y el 90% dependiendo del ángulo de avance, y las relaciones más altas son progresivamente menos eficientes. Los motores de engranajes helicoidales también producen una cantidad significativa de calor en ciclos de trabajo continuos de alta carga.
Los engranajes helicoidales tienen dientes cortados en ángulo con respecto al eje del eje, por lo que el contacto entre los dientes es gradual y progresivo en lugar de abrupto. Esto reduce drásticamente el ruido y la vibración en comparación con los engranajes rectos y mejora ligeramente la capacidad de carga debido a la mayor área de contacto efectiva. Los motores de engranajes helicoidales de CC son comunes en aplicaciones que requieren un funcionamiento más silencioso: accionamientos de transportadores, maquinaria de embalaje y equipos médicos. Las combinaciones de bisel helicoidal permiten que el eje de salida se desplace a 90 grados con respecto al motor, similar a un tornillo sin fin pero con mayor eficiencia (normalmente entre 94 y 97 % por etapa). El mayor empuje axial generado por el engranaje helicoidal requiere rodamientos que puedan soportar esta carga, lo que aumenta ligeramente el costo unitario.
El elemento del motor de CC en sí viene en dos arquitecturas fundamentales, y la elección entre ellas afecta significativamente el costo, los requisitos de mantenimiento, el rango de velocidad y la vida útil.
| Característica | Motor de engranajes CC cepillado | Motor de engranajes CC sin escobillas (BLDC) |
| Método de conmutación | Mecánico (conmutador de escobillas de carbón) | Electrónica (ESC o controlador de motor) |
| Vida útil típica | 500–3000 horas (desgaste del cepillo limitado) | 10 000 a 20 000 horas |
| Controlar la complejidad | Simple: voltaje o PWM directo | Requiere controlador BLDC/ESC dedicado |
| Eficiencia | 75–85% típico | 85–95% típico |
| Ruido y EMI | Mayor (el arco del cepillo genera EMI) | inferior |
| Costo unitario | inferior | Superior (conductor de motor) |
| Aplicaciones típicas | Juguetes, electrodomésticos, automatización de la luz. | Robótica, AGV, dispositivos médicos, vehículos eléctricos |
Para la creación de prototipos o aplicaciones intermitentes de bajo rendimiento, un motor de engranajes de CC con escobillas impulsado por un simple puente H L298N o TB6612FNG es la ruta más rápida y económica hacia un sistema en funcionamiento. Para cualquier cosa que funcione continuamente, opere en un entorno hostil o deba durar años en el campo sin mantenimiento, un motor de engranajes de CC sin escobillas, a pesar de su mayor costo inicial y su controlador electrónico adicional, casi siempre ofrece un mejor costo total de propiedad.
Las hojas de datos de los motores de engranajes de CC pueden ser densas, pero cinco parámetros determinan si un motor funcionará en su aplicación. Comprender cada uno evita los errores de selección más comunes.
Motores de engranajes CC están diseñados para un voltaje de suministro específico, más comúnmente 6 V, 12 V, 24 V o 48 V en aplicaciones industriales y de hobby. Operar un motor significativamente por encima de su voltaje nominal acelera el desgaste de las escobillas, sobrecalienta los devanados y acorta la vida útil de los cojinetes. Operar por debajo del voltaje nominal reduce el torque disponible y puede causar que el motor se cale bajo carga. Para sistemas alimentados por baterías, haga coincidir el voltaje nominal del motor con el voltaje nominal del paquete de baterías en la mitad de la carga, no en la carga completa, para evitar la sobretensión en la parte superior del ciclo de carga. Un motorreductor de 12 V CC alimentado por un LiPo 3S recién cargado (12,6 V) es marginalmente aceptable; ejecutarlo desde un paquete 4S (16,8 V) lo destruirá rápidamente.
La velocidad sin carga son las RPM del eje de salida cuando el motor está funcionando a voltaje nominal con par aplicado cero. Bajo carga real, la velocidad cae, normalmente entre un 10 % y un 20 % con el par nominal (continuo) y hasta un 50 % con el par máximo de pérdida. Al calcular si un motor con engranajes de CC puede mover una carga a la velocidad requerida, utilice siempre la velocidad con carga en el punto de funcionamiento del par esperado, no la cifra sin carga. Los fabricantes a veces solo enumeran la velocidad sin carga y el par de parada; el punto de operación cargado cae aproximadamente en el medio de la curva velocidad-par.
El par nominal (también llamado par continuo) es el par máximo que el motor puede entregar indefinidamente sin sobrecalentarse. El par de parada es el par máximo producido cuando el eje se mantiene estacionario; normalmente, entre 5 y 10 veces el par nominal de un motor de engranajes de CC con escobillas. El par de parada es útil para dimensionar cargas máximas intermitentes (la fuerza necesaria para liberar una válvula atascada, por ejemplo), pero operar continuamente en o cerca de la parada sobrecalentará el motor rápidamente. Seleccione un motor cuyo par nominal sea al menos entre un 20 % y un 30 % superior al par de carga continua esperado de su aplicación. Este margen de seguridad tiene en cuenta la variación de la fricción, la caída de voltaje y la reducción de temperatura.
La relación de transmisión expresa cuántas revoluciones del eje del motor producen una revolución del eje de salida. Una relación de 50:1 significa que la salida gira una vez por cada 50 vueltas del motor. Las relaciones de transmisión más altas producen una velocidad de salida más baja y un par de salida más alto. Sin embargo, relaciones muy altas introducen más etapas de engranaje, lo que aumenta las pérdidas por fricción y el juego (la pequeña cantidad de juego libre en el eje de salida cuando se invierte la dirección). Para aplicaciones de posicionamiento, el juego es una especificación crítica: las cajas de engranajes planetarios generalmente ofrecen entre 0,5 y 3 minutos de arco de juego en grados de precisión, mientras que las cajas de engranajes rectos económicas pueden tener entre 1 y 5 grados de juego, lo cual es inaceptable para cualquier cosa que requiera un posicionamiento repetible.
El ciclo de trabajo describe el porcentaje de tiempo que un motor opera versus descansa dentro de un período de ciclo determinado. Un motor clasificado para S1 (servicio continuo) puede funcionar indefinidamente con la carga nominal sin sobrecalentarse. Las clasificaciones S2 (servicio de corta duración) y S3 (servicio periódico intermitente) permiten niveles de potencia máxima más altos porque el motor se enfría durante los períodos de apagado. Siempre haga coincidir la clasificación de servicio del motor con su ciclo de operación real: un motor clasificado para un ciclo de trabajo del 30% se sobrecalentará y fallará si funciona continuamente, incluso si el torque y la velocidad están dentro de los límites de la placa de identificación.
La selección de voltaje a menudo depende de la fuente de energía disponible en lugar de la preferencia del motor, pero comprender los casos de uso típicos para cada nivel de voltaje ayuda a reducir sus opciones rápidamente.
Seleccionar correctamente el motor a la primera evita costosos rediseños y fallas en el campo. Siga este marco práctico:
Calcule el torque que su aplicación requiere en el eje de salida. Para un robot con ruedas, esto significa calcular la fuerza necesaria para acelerar la masa del robot, superar la fricción de rodadura y subir cualquier pendiente esperada durante la operación. Para un actuador lineal, calcule la fuerza sobre el tornillo de avance y conviértala en torque del motor a través del avance y la eficiencia del tornillo. Agregue un margen de seguridad del 25 al 50 % para tener en cuenta la variación de la fricción, el envejecimiento y los peores escenarios de carga. Este número de par objetivo, con el margen aplicado, se convierte en su especificación de par nominal mínima.
Establezca la velocidad mínima y máxima del eje de salida que su aplicación necesita. Un transportador que mueve producto a 0,5 m/s con un rodillo impulsor de 50 mm de diámetro requiere una velocidad de salida de aproximadamente 191 RPM (0,5/(π × 0,05) × 60). Seleccione un motor cuya velocidad sin carga esté al menos entre un 15% y un 20% por encima de la velocidad con carga requerida para garantizar que el motor no esté funcionando casi calado en condiciones normales.
Utilice la siguiente guía de decisiones para hacer coincidir el tipo de caja de cambios con los requisitos de la aplicación:
Verifique que su fuente de alimentación pueda satisfacer la demanda de corriente máxima del motor en calado. La corriente de bloqueo para un motor de engranajes de CC con escobillas suele ser de 5 a 10 veces la corriente sin carga. Si su suministro no puede generar esta corriente de manera transitoria durante el arranque o condiciones de atasco, agregue un controlador de motor limitador de corriente con límite de corriente ajustable o seleccione un controlador de motor con espacio libre adecuado. Para motores de engranajes de CC sin escobillas, confirme que las clasificaciones de corriente continua y máxima del controlador BLDC excedan los requisitos del motor con al menos un 20 % de margen.
Los motorreductores de CC estándar no están sellados. Si el motor estará expuesto al polvo, humedad, salpicaduras de refrigerante o condiciones de lavado, especifique una unidad con clasificación IP: IP54 para protección contra polvo y salpicaduras, IP65 o IP67 para entornos más exigentes. Para aplicaciones de procesamiento de alimentos, farmacéuticas o marinas, confirme que el lubricante de la caja de engranajes cumpla con los requisitos reglamentarios aplicables (grasa NSF H1 de grado alimenticio para zonas de contacto con alimentos, por ejemplo). El rango de temperatura de funcionamiento también es importante: los motores estándar están clasificados para una temperatura ambiente de 0 a 40 °C; para almacenes frigoríficos o instalaciones al aire libre en climas del norte, confirme las especificaciones de grasa para bajas temperaturas y las clasificaciones de temperatura de devanado.
Los motorreductores de CC aparecen en una enorme gama de productos y sistemas. Comprender dónde se usan comúnmente ayuda a identificar diseños de referencia apropiados y configuraciones validadas.
| Industria | Solicitud | Tipo típico de motorreductor |
| Robótica y AGV | Ruedas motrices, accionamiento de articulaciones, mecanismos de agarre. | Planetario sin escobillas, 24 V–48 V |
| Automatización Industrial | Transportadores, mesas indexadoras, actuadores de válvulas. | Helicoidal, helicoidal o planetaria, 24 V |
| Dispositivos médicos | Bombas de infusión, instrumentos quirúrgicos, camas de hospital. | Planetario sin escobillas, juego reducido, 12 V–24 V |
| Automotriz | Ventanas eléctricas, ajustadores de asientos, sistemas de accionamiento del techo corredizo | Gusano o espolón cepillado, 12V |
| Electrónica de Consumo | Giro/inclinación de cámara, actuadores domésticos inteligentes, impresoras | Espolón cepillado, 5V–12V |
| agricultura | Control de válvulas de riego, mecanismos de siembra. | Gusano o planetario con clasificación IP, 12 V–24 V |
| Automatización de edificios | Compuertas HVAC, actuadores de persianas, accionamientos de puertas | Helicoidal o sin fin sin escobillas, 24V |
Los motores de engranajes de CC son muy adecuados para el funcionamiento con velocidad variable porque la velocidad del motor de CC es directamente proporcional al voltaje aplicado. En la práctica, la velocidad se controla mediante uno de tres métodos.
PWM es el método estándar para controlar motores de engranajes de CC con escobillas desde microcontroladores, PLC y circuitos integrados de controladores de motor. El controlador enciende y apaga el suministro del motor a una frecuencia fija (generalmente de 1 a 20 kHz) y el ciclo de trabajo (el porcentaje de tiempo que el suministro está encendido) determina el voltaje promedio y, por lo tanto, la velocidad. Un ciclo de trabajo del 50% a 12 V entrega aproximadamente 6 V equivalentes al motor. El control PWM es eficiente porque los transistores de conmutación pasan la mayor parte del tiempo completamente encendidos o apagados, minimizando las pérdidas resistivas. Las frecuencias PWM por debajo de 1 kHz pueden provocar un chirrido audible del motor cuando los devanados del inducido vibran a la frecuencia de conmutación; las frecuencias superiores a 20 kHz lo empujan por encima del rango audible. Para motores de engranajes de CC con escobillas, una frecuencia PWM de 10 a 20 kHz es una opción práctica común.
Para aplicaciones que requieren una velocidad precisa y constante independientemente de la variación de carga (plataformas robóticas, unidades de cinta, dosificación de precisión), un codificador giratorio montado en el eje del motor o en la salida de la caja de cambios proporciona retroalimentación de velocidad en tiempo real a un controlador PID. El controlador compara la velocidad real con el punto de ajuste y ajusta el ciclo de trabajo PWM para compensar. Los codificadores para motores de engranajes de CC suelen ser del tipo de efecto Hall magnético o óptico de cuadratura, con resoluciones de 6 a varios miles de cuentas por revolución, según los requisitos de precisión. Muchos proveedores de motores de engranajes de CC ofrecen opciones de codificador integrado como artículos estándar del catálogo, lo que simplifica significativamente la integración del hardware.
En sistemas simples donde la carga es relativamente constante y la precisión de la velocidad no es crítica, la velocidad se puede configurar ajustando el voltaje de suministro con una fuente de alimentación de CC variable o un regulador de voltaje lineal. Este enfoque es el menos eficiente (un regulador lineal disipa la caída de voltaje en forma de calor) y no ofrece compensación de carga, pero es la implementación más simple y es apropiada para bancos de pruebas, ajustes manuales de velocidad y aplicaciones de muy baja potencia donde la disipación térmica en el regulador no es una preocupación.
Comprender las causas finales de la falla de un motorreductor de CC le ayuda a diseñar sistemas que extiendan los intervalos de servicio y detecten los problemas antes de que provoquen un tiempo de inactividad no planificado.
